UPS

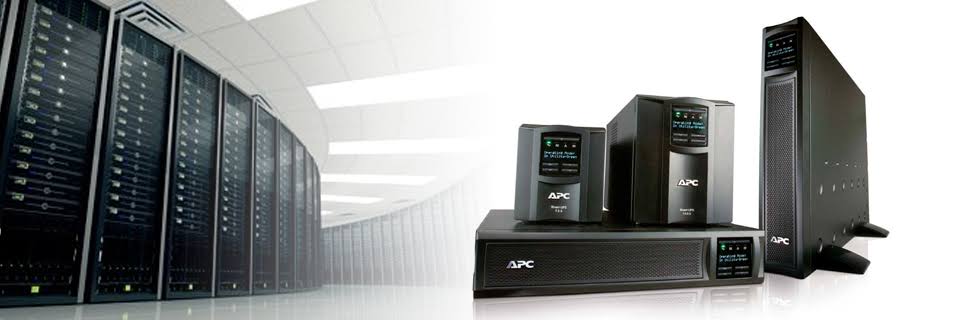

UPS (Uninterruptible Power Supply) — это источник бесперебойного питания, предназначенный для временного электроснабжения оборудования при исчезновении или существенном ухудшении параметров внешней электрической сети. В русскоязычной технической литературе чаще используется сокращение ИБП — источник бесперебойного питания. Английское обозначение UPS при этом широко применяется в документации производителей, серверном оборудовании и сетевой инфраструктуре.

Основная задача UPS заключается не только в том, чтобы некоторое время питать подключённое устройство от аккумулятора. Современный источник бесперебойного питания может также защищать нагрузку от провалов и повышений напряжения, импульсных помех и других нарушений электроснабжения. В зависимости от конструкции UPS способен стабилизировать параметры питания и обеспечить корректное завершение работы компьютера, сервера или другого оборудования при длительном отключении электричества.

Таким образом, UPS является промежуточным звеном между электрической сетью и нагрузкой. При наличии сетевого напряжения он питает подключённое оборудование и заряжает аккумуляторные батареи. Если параметры сети выходят за допустимые пределы или питание полностью исчезает, устройство переходит в режим работы от аккумуляторов либо использует другую предусмотренную схемой преобразования электроэнергии.

Как работает UPS

Конкретный принцип работы зависит от топологии источника бесперебойного питания. В простейших моделях электроэнергия при нормальной работе практически напрямую поступает от сети к нагрузке, а аккумулятор используется только при аварии. Более сложные устройства постоянно регулируют входное напряжение или полностью преобразуют электроэнергию перед подачей её на нагрузку.

В состав типичного UPS входят аккумуляторная батарея, зарядное устройство, инвертор, система управления и коммутационные элементы. Инвертор преобразует постоянное напряжение аккумулятора в переменное, необходимое для питания подключённой аппаратуры. Контроллер отслеживает состояние сети, напряжение батареи, нагрузку и другие параметры.

При исчезновении сетевого питания UPS обнаруживает аварийную ситуацию и переводит нагрузку на аккумулятор. У обычного Offline-устройства между этими режимами существует небольшой интервал переключения. В Online UPS с двойным преобразованием нагрузка постоянно получает питание от инвертора, поэтому отдельного перехода от сети к аккумулятору при исчезновении входного напряжения не требуется.

Для чего нужен UPS

UPS используется там, где внезапное отключение электричества может привести к потере данных, остановке оборудования, повреждению процесса или другим нежелательным последствиям. Для бытового компьютера несколько минут автономной работы позволяют сохранить документы и корректно завершить работу операционной системы. Для сервера UPS может обеспечить время, необходимое для автоматического завершения работы или запуска резервного источника питания.

Основные задачи UPS:

• обеспечение временного питания при отключении электричества;
• защита оборудования от некоторых проблем с напряжением и импульсных помех;
• стабилизация напряжения в моделях, оснащённых соответствующей системой регулирования;
• обеспечение времени для сохранения данных и корректного выключения компьютера или сервера;
• поддержание работы сетевого оборудования во время кратковременных перебоев;
• питание критически важных систем до восстановления основной сети или подключения генератора.

Какие бывают типы UPS

Источники бесперебойного питания принято разделять по топологии — способу взаимодействия устройства с электрической сетью и нагрузкой. Наиболее распространены три основные схемы: Offline (Standby), Line-Interactive и Online с двойным преобразованием.

Offline или Standby UPS

Offline UPS является наиболее простой конструкцией. В штатном режиме подключённое оборудование получает питание от внешней сети, а аккумулятор находится в режиме ожидания и заряжается. При исчезновении или сильном ухудшении входного напряжения UPS переключает нагрузку на инвертор, работающий от батареи.

Главными преимуществами такой схемы являются сравнительно простая конструкция, небольшие размеры, высокая эффективность и относительно невысокая стоимость. Недостатком является наличие времени переключения между сетью и аккумулятором, а также ограниченные возможности регулирования входного напряжения.

Offline UPS часто применяется для домашних компьютеров, мониторов, маршрутизаторов, модемов и другой не слишком критичной техники. Конкретная совместимость зависит от характеристик инвертора и формы выходного сигнала.

Line-Interactive UPS

Line-Interactive UPS представляет собой более развитый вариант резервного источника питания. Помимо аккумулятора, такая система обычно имеет автоматический регулятор напряжения AVR. Он позволяет корректировать повышенное или пониженное сетевое напряжение без постоянного перехода на батарею.

Это особенно важно в сетях, где напряжение регулярно отклоняется от номинального значения. Если каждое небольшое снижение напряжения заставляет UPS работать от аккумулятора, батарея будет чаще разряжаться и заряжаться, что увеличивает её нагрузку. AVR позволяет в определённых пределах исправлять такие отклонения непосредственно от сети.

Line-Interactive UPS широко применяется для рабочих станций, сетевого оборудования, NAS, небольших серверов и другой компьютерной техники. Однако характеристики конкретных моделей существенно различаются: некоторые устройства имеют правильную синусоидальную форму выходного напряжения, а другие используют аппроксимированную форму сигнала.

Online UPS с двойным преобразованием

Online UPS использует принцип двойного преобразования. Поступающее из сети переменное напряжение сначала преобразуется в постоянное, а затем инвертор снова формирует переменное напряжение для нагрузки. Благодаря этому подключённое оборудование постоянно получает питание от выходного инвертора.

При нормальной работе электроэнергия проходит через выпрямитель и инвертор. Аккумулятор подключён к соответствующей части системы и готов поддержать инвертор при исчезновении входной сети. Когда внешнее питание пропадает, источник продолжает работать от батареи без традиционного переключения нагрузки между двумя независимыми источниками.

Такая архитектура обеспечивает высокий уровень контроля выходного напряжения и позволяет эффективно изолировать нагрузку от многих проблем входной сети. Поэтому Online UPS применяется для серверов, систем хранения данных, телекоммуникационного оборудования, медицинской и промышленной техники и других критически важных нагрузок.

Что такое мощность UPS в VA и ваттах

При выборе UPS важно учитывать не только показатель мощности в ваттах, но и номинал в вольт-амперах (VA). VA характеризует полную электрическую мощность, тогда как ватт показывает активную мощность, потребляемую нагрузкой.

Например, UPS на 1000 VA не обязательно рассчитан на нагрузку 1000 Вт. Реальная допустимая мощность зависит от коэффициента мощности устройства и конкретной конструкции UPS. Поэтому при выборе необходимо смотреть оба параметра в технической документации.

Нагрузка также не должна постоянно работать на предельной мощности источника. Желательно предусмотреть запас, особенно если оборудование имеет импульсные блоки питания, электродвигатели или другие устройства с повышенным пусковым током. Производители UPS отдельно обращают внимание на необходимость учитывать как суммарную мощность оборудования, так и показатель VA.

От чего зависит время автономной работы

Время работы UPS от аккумулятора определяется не только мощностью самого источника. В первую очередь значение имеет ёмкость установленной батареи и фактическая нагрузка. Чем больше потребляет подключённое оборудование, тем быстрее разряжается аккумулятор.

На автономность также влияют КПД преобразователя, состояние аккумуляторов, температура окружающей среды, возраст батарей и особенности алгоритма управления. Поэтому заявленное производителем время работы следует рассматривать как значение для определённых условий, а не как универсальную величину.

Небольшой UPS может поддерживать компьютер и монитор в течение нескольких минут, чего обычно достаточно для сохранения данных и завершения работы. Более мощные системы с внешними батарейными модулями способны обеспечивать существенно более длительную автономию.

Какие аккумуляторы используются в UPS

В небольших и средних UPS долгое время наиболее распространёнными были свинцово-кислотные аккумуляторы с технологией AGM. Также встречаются GEL-батареи, а в современных моделях всё чаще используются литий-ионные аккумуляторы.

AGM и GEL относятся к герметизированным свинцово-кислотным аккумуляторам. Они относительно доступны и хорошо подходят для стационарных систем резервного питания. Литий-ионные батареи могут обеспечивать более высокую плотность энергии, меньшую массу и другие преимущества, но их применение зависит от конструкции конкретного UPS и системы управления аккумулятором.

Аккумулятор является расходным элементом. Даже если UPS продолжает работать от сети, батарея постепенно теряет первоначальную ёмкость. Поэтому периодически необходимо проверять состояние аккумуляторов и учитывать возможность их замены.

Что такое чистая синусоида в UPS

Одной из важных характеристик инвертора является форма выходного напряжения. Некоторые недорогие UPS при работе от батареи формируют не настоящую синусоиду, а ступенчатый или аппроксимированный сигнал.

Для многих простых электронных устройств это не становится проблемой, однако современные импульсные блоки питания с активной коррекцией коэффициента мощности (PFC), серверное оборудование, некоторые электродвигатели и другие нагрузки могут требовать более качественного сигнала.

Поэтому при покупке UPS для компьютера, сервера, NAS или другой чувствительной аппаратуры желательно проверить в документации производителя форму выходного напряжения именно в батарейном режиме. Для соответствующих нагрузок часто выбирают модель с чистой синусоидой.

Нужен ли UPS для компьютера

Для домашнего компьютера UPS прежде всего полезен как средство защиты от внезапного отключения электричества. Даже несколько минут автономной работы позволяют сохранить открытые документы и корректно выключить компьютер.

При выборе домашнего UPS необходимо учитывать суммарное потребление компьютера и монитора, мощность блока питания, требования к форме выходного сигнала и желаемое время автономии. Если электрическая сеть отличается частыми просадками или повышенным напряжением, полезной функцией становится AVR.

UPS для сервера и сетевого оборудования

Для серверов UPS является частью системы обеспечения доступности оборудования. Сервер может продолжать работу при кратковременном исчезновении сети либо получить команду на корректное завершение работы при длительной аварии.

Для сетевого оборудования — маршрутизаторов, коммутаторов, оптических терминалов и точек доступа — даже небольшой UPS может быть полезен. При отключении электричества он позволяет сохранить локальную сеть или интернет-подключение, если соответствующая внешняя инфраструктура также продолжает работать.

Для критической инфраструктуры выбор UPS обычно включает дополнительные параметры: возможность установки внешних батарей, удалённый мониторинг, сетевые интерфейсы, автоматическое завершение работы серверов, резервирование, байпас и масштабирование мощности. Для таких задач Online UPS часто применяется благодаря архитектуре двойного преобразования и отсутствию традиционного времени переключения на батарею.

Как выбрать UPS

Перед покупкой необходимо определить не только предполагаемую нагрузку, но и условия эксплуатации. Один и тот же UPS может быть подходящим для домашнего компьютера, но совершенно не соответствовать требованиям серверной системы.

При выборе стоит обратить внимание на следующие параметры:

• максимальную активную мощность в ваттах;
• номинальную мощность в VA;
• тип топологии — Offline, Line-Interactive или Online;
• наличие AVR;
• форму выходного напряжения при работе от батареи;
• ёмкость и тип аккумуляторных батарей;
• время автономной работы при требуемой нагрузке;
• возможность подключения внешних батарей;
• наличие USB, Ethernet или других интерфейсов мониторинга;
• уровень шума и способ охлаждения;
• наличие автоматического завершения работы компьютера или сервера;
• возможность использования байпаса и резервирования для профессиональных систем.

Чем UPS отличается от обычного сетевого фильтра

Сетевой фильтр не содержит полноценного аккумуляторного источника питания. Его основная задача заключается в защите подключённой техники от определённых импульсных помех и перенапряжений. При полном исчезновении напряжения сети обычный фильтр не сможет продолжить питание оборудования.

UPS, напротив, имеет аккумулятор и инвертор, поэтому способен временно обеспечивать нагрузку электрической энергией. Кроме того, некоторые UPS выполняют функции фильтрации и стабилизации напряжения.

Однако наличие UPS не означает абсолютную защиту от любых проблем электросети. Конкретные возможности зависят от топологии, схемы защиты, качества исполнения и технических характеристик устройства.

UPS и генератор: можно ли использовать вместе

UPS и генератор решают разные задачи и могут использоваться совместно. UPS способен обеспечить питание в момент исчезновения электричества и сгладить паузу до запуска генератора. После появления стабильного питания от генератора UPS может перейти обратно в сетевой режим и одновременно зарядить аккумуляторы.

При таком сценарии необходимо учитывать совместимость UPS с генератором. Особенно важны диапазон допустимой частоты, стабильность напряжения, форма сигнала и особенности входной системы конкретного источника бесперебойного питания.

Преимущества и ограничения UPS

Источник бесперебойного питания позволяет существенно снизить последствия перебоев электроснабжения, однако он не предназначен для бесконечной автономной работы. Большинство компактных моделей рассчитано на сравнительно короткое время работы от батареи.

Главные преимущества UPS:

• временное питание оборудования при отключении сети;
• возможность корректного завершения работы компьютеров и серверов;
• защита от части проблем с качеством электропитания;
• стабилизация напряжения в соответствующих моделях;
• автоматический переход на аккумулятор при аварии;
• возможность удалённого мониторинга в профессиональных системах.

При этом UPS требует обслуживания. Аккумуляторы имеют ограниченный срок службы, устройство потребляет энергию, а мощность инвертора ограничивает допустимую нагрузку. Для критических систем также необходимо учитывать отказоустойчивость самого UPS и предусматривать соответствующее резервирование.

Выводы

UPS — это источник бесперебойного питания, который обеспечивает временную работу оборудования при проблемах с электроснабжением и, в зависимости от конструкции, дополнительно регулирует и очищает питающее напряжение. Основными топологиями являются Offline, Line-Interactive и Online с двойным преобразованием.

Для простого домашнего оборудования может быть достаточно Offline UPS. При нестабильном напряжении полезен Line-Interactive вариант с AVR. Для серверов, систем хранения данных и другой чувствительной или критически важной техники применяются более сложные Online UPS с двойным преобразованием.

При выборе необходимо учитывать не только заявленную мощность в VA, но и допустимую мощность в ваттах, форму выходного сигнала, тип аккумуляторов, требуемое время автономии, особенности нагрузки и качество электросети. Правильно подобранный UPS не заменяет полноценную систему электроснабжения, но позволяет значительно уменьшить последствия кратковременных перебоев и дать оборудованию время на безопасное продолжение работы или корректное выключение.

FAQ: часто задаваемые вопросы о UPS

Что означает UPS?

UPS расшифровывается как Uninterruptible Power Supply — источник бесперебойного питания. В русском языке для этого оборудования используется сокращение ИБП.

Для чего нужен UPS?

UPS нужен для временного питания оборудования при отключении электричества, а в зависимости от модели также для стабилизации и улучшения качества электропитания.

Сколько времени UPS работает без электричества?

Время автономной работы зависит от ёмкости аккумуляторов, мощности нагрузки, эффективности преобразователя и состояния батарей. У небольших моделей оно часто измеряется минутами, а системы с внешними батарейными модулями могут работать значительно дольше.

Чем отличается UPS от ИБП?

По сути, это одно и то же устройство. UPS — английское сокращение от Uninterruptible Power Supply, а ИБП — русское сокращение от «источник бесперебойного питания».

Что лучше: Offline или Line-Interactive UPS?

Это зависит от условий эксплуатации. Offline подходит для базового резервного питания при относительно стабильной сети, а Line-Interactive дополнительно регулирует напряжение и поэтому может быть полезен при регулярных просадках и повышениях напряжения.

Что такое Online UPS?

Online UPS — источник бесперебойного питания с постоянным преобразованием AC/DC и DC/AC. Нагрузка постоянно питается через инвертор, что позволяет обеспечить высокое качество выходного напряжения и отсутствие традиционного времени переключения на аккумулятор.

Что такое AVR в UPS?

AVR — Automatic Voltage Regulation, автоматическая регулировка напряжения. Эта система позволяет корректировать определённые отклонения входного напряжения без постоянного использования аккумулятора.

Нужна ли чистая синусоида для компьютера?

Зависит от блока питания и требований конкретного оборудования. Для современной техники с активным PFC и некоторых чувствительных нагрузок предпочтительным вариантом является UPS с правильной синусоидой на выходе в батарейном режиме.

Можно ли подключать к UPS телевизор или роутер?

Да, если мощность и электрические характеристики нагрузки соответствуют возможностям UPS. Для роутера обычно требуется значительно меньше мощности, чем для компьютера, поэтому его можно длительное время питать от подходящего маломощного источника.

Можно ли подключить к UPS несколько устройств?

Можно, если суммарная мощность и ток подключённых устройств не превышают допустимые значения UPS. При расчёте следует учитывать не только количество розеток, но и общую потребляемую мощность нагрузки.

Является ли аккумулятор UPS вечным?

Нет. Аккумулятор постепенно теряет ёмкость в процессе эксплуатации и со временем требует замены. Срок службы зависит от типа батареи, температуры, количества циклов и условий работы.
