Объяснение блоков питания ATX 3.0: почему 12VHPWR — лучший способ питания графических процессоров Nvidia RTX 40 Series

28.03.2023
Объяснение блоков питания ATX 3.0: почему 12VHPWR — лучший способ питания графических процессоров Nvidia RTX 40 Series

Nvidia изменила графическую среду для ПК, выпустив графические процессоры серии GeForce RTX 40. Карты Ada Lovelace, обеспечивающие высочайший уровень производительности во всем стеке, предлагают геймеру еще больше благодаря передовым технологиям, таким как DLSS 3 и новая генерация кадров. Геймерам, которым нужна плавная частота кадров при высоких разрешениях, не нужно искать дальше.

Платой за такую ​​гегемонию кадров в секунду является энергопотребление платы в диапазоне от 285 Вт до более 450 Вт для моделей RTX 4090 с разгоном от партнеров, которые не оставляют камня на камне в стремлении к максимальному погружению пикселей. Зная, что растущие требования к мощности налагают большую нагрузку на проектирование и доставку печатных плат, Nvidia и ее партнеры по надстройкам решили оснастить высокопроизводительные графические процессоры серии RTX 40 новым разъемом, известным как 12VHPWR.

Производители блоков питания, способные подавать на видеокарты до 600 Вт по одному кабелю, изо всех сил стараются выпускать расходные материалы с собственными реализациями.

Новейшие и лучшие блоки питания с сертификацией ATX 3.0, которые сборщики-сделай сам часто игнорируют на свой страх и риск, предлагают множество дополнительных функций и преимуществ, которые делают их идеальными для современных и будущих высокопроизводительных систем. Купите запас и рутуйте на досуге.



Почему важны блоки питания ATX 3.0

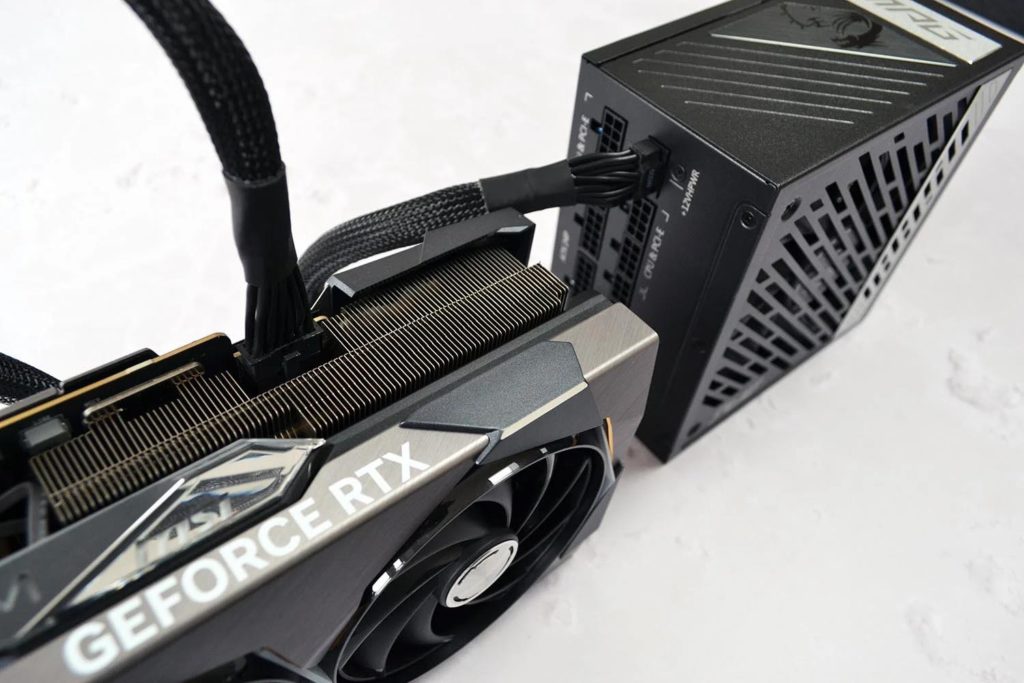

Кабель 12VHPWR, также известный как PCIe 5.0, обладает неотъемлемыми преимуществами по сравнению с 8-контактными кабелями PCIe, которые обычно присутствуют в большинстве блоков питания. Возможность проталкивать огромные 600 Вт захватывает заголовки — помните, что один 8-контактный разъем ограничен 150 Вт, а это означает, что для питания высокопроизводительных графических процессоров требуется несколько кабелей — но это еще не все.

Из 16 проводов/контактов 12 передают питание от совместимых блоков питания к видеокарте. Остальные четыре обеспечивают передачу данных, когда графический процессор возвращает количество сока, которое действительно требуется в данный момент. В зависимости от реализации кабели 12VHPWR обеспечивают четыре уровня устойчивого потока к графическому процессору: 150 Вт, 300 Вт, 450 Вт и 600 Вт. Производители блоков питания могут решить, сколько допускать для различных моделей, при этом блоки питания начального уровня с низким энергопотреблением отклоняются в сторону осторожности и разумно ограничивают мощность.

Объяснение блоков питания ATX 3.0: почему 12VHPWR — лучший способ питания графических процессоров Nvidia RTX 40 Series



Несмотря на то, что в последнее время в заголовках появляется больше всего заголовков, 12VHPWR является лишь одной из дополнительных частей спецификации блока питания ATX 3.0, официально ратифицированной в феврале 2022 года. Этот момент важно понимать, поскольку вы вполне можете найти модели ATX 3.0 с меньшей мощностью без разъема. Обязательно внимательно ознакомьтесь со спецификациями и наличием 12VHPWR, прежде чем откладывать с трудом заработанные деньги.

Читать  Этот блок питания Silverstone имеет достаточную мощность для четырех графических процессоров RTX 4090

Знание того, что блок питания совместим с ATX 3.0, означает, что вы покупаете современный блок питания, рассчитанный на будущее, и мы рекомендуем всем, кто рассматривает возможность сборки или модернизации ПК премиум-класса, внимательно прочитать спецификации, чтобы убедиться, что предлагаемые блоки питания действительно оснащены хваленым разъемом 12VHPWR.

Модели ATX 3.0 перепроектированы по сравнению с предшественниками, и это хорошо, когда они питают тысячи килограмм желанного оборудования.



У ATX 3.0 есть множество других преимуществ. Современные графические процессоры имеют тенденцию резко увеличивать мощность в тот момент, когда возникает большая нагрузка, что часто приводит к тому, что энергопотребление выходит далеко за пределы номинального предела в течение коротких периодов времени. Это требование, выходящее за рамки спецификации, известно как скачок мощности, и первоклассные блоки питания ATX 3.0 должны удерживать до 3-х раз больше общей мощности графического процессора, тем самым предотвращая всплески, вызывающие сбой системы.

Для GeForce RTX 4090 с номинальной мощностью 450 Вт блоки питания должны обеспечивать мощность 1350 Вт в течение как минимум 100 микросекунд. Вот почему модели ATX 3.0 перепроектированы по сравнению с предшественниками, и это хорошо, когда они питают тысячи фунтов желанного оборудования.



Улучшения качества жизни

Есть и другие сопутствующие преимущества, вытекающие из спецификации ATX 3.0. Он требует, чтобы эффективность каждого блока питания составляла не менее 60 % — то есть процент входящего сетевого постоянного тока, который блок питания обменивает на готовый к работе переменный ток — при нагрузке всего 10 Вт. Это важно, поскольку постоянное стремление к повышению энергоэффективности означает, что современные ПК могут простаивать на очень низких уровнях, и приятно знать, что блок питания вносит свой вклад в поддержание счетов за электроэнергию на минимально возможном уровне.

Это подводит нас к улучшениям качества жизни, которых вы не увидите, но система оценит по достоинству. В ATX 3.0 есть функция, позволяющая повышать важнейшее выходное напряжение 12 В, которое питает такие потребляющие мощность компоненты, как ЦП и ГП, до 12,2 В для большей стабильности. Падение напряжения — распространенная проблема низкокачественных блоков питания, которые могут страдать от нестабильности системы.

Ясно, что спецификация ATX 3.0 хороша для индустрии ПК в целом и особенно выгодна для игр с новейшими высокопроизводительными графическими картами. Не заблуждайтесь, любой, кто хочет инвестировать, например, в карту серии GeForce RTX 40, должен серьезно подумать о блоке питания ATX 3.0 с самого начала.



MSI поставляет питание

Объяснение блоков питания ATX 3.0: почему 12VHPWR — лучший способ питания графических процессоров Nvidia RTX 40 Series

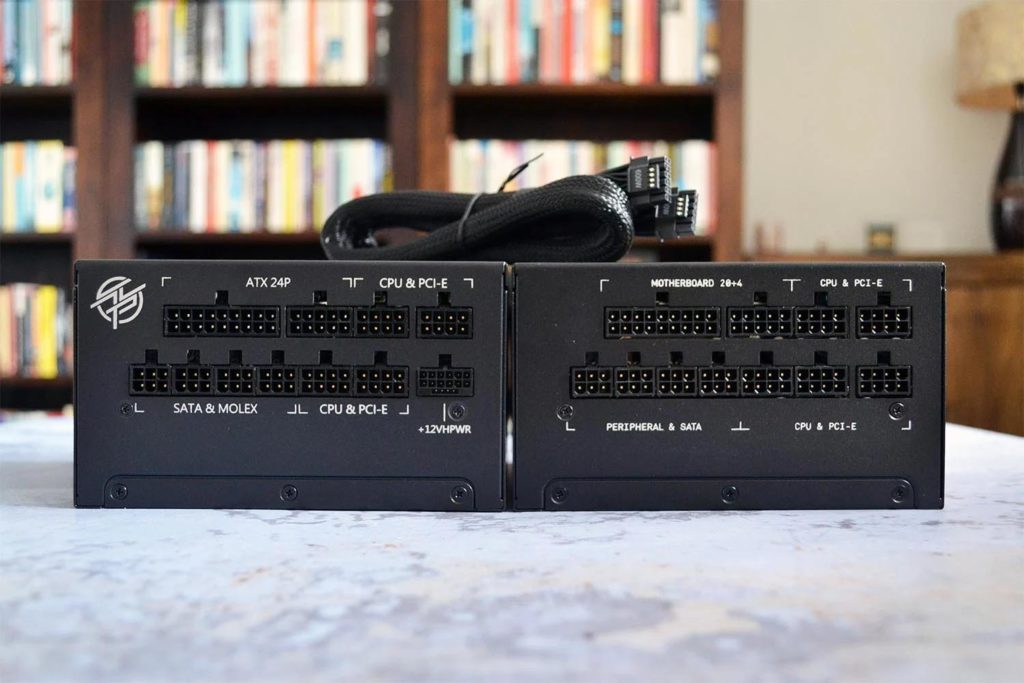

Совместимые с ATX 3.0 и PCIe 5.0 слева, обычные справа



Читать  Новейшие мобильные процессоры Intel Core 13-го поколения уничтожают большинство настольных ПК

Объяснение того, что искать, лучше всего понять, изучив примеры из реального мира. Здесь у нас есть два продукта MSI, которые внешне очень похожи. Полностью модульные MPG A1000G и MPG A1000G PCIe 5 имеют сертификацию 80 Plus Gold и представляют впечатляющие предложения мощностью 1000 Вт, предназначенные для установок, потребляющих большую мощность.

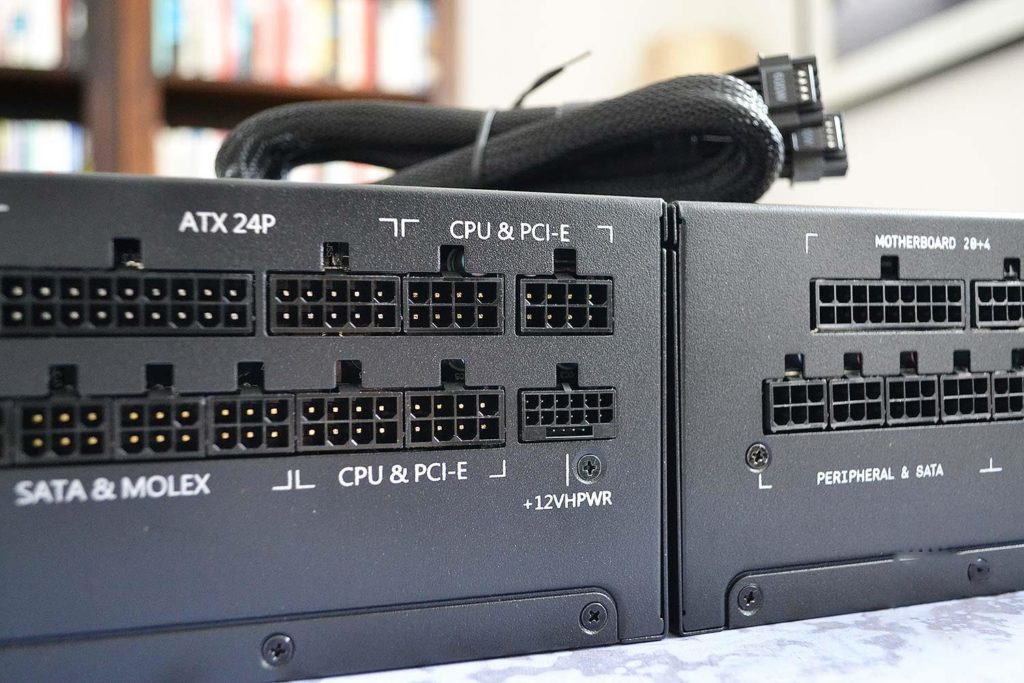

Дьявол, конечно же, кроется в деталях, и MSI выдает игру в именовании. Разъемы верхнего ряда остались прежними, как и все, кроме последнего важного порта во втором ряду. Вместо этого MSI отказывается от традиционного 8-контактного разъема PCIe в пользу 12VHPWR. Являясь частью контингента ATX 3.0 и обладая высокой мощностью, один кабель передает до 600 Вт на совместимую видеокарту.



MSI MPG A1000G PCIE 5

«Благодаря собственному 16-контактному разъему PCIe блок питания готов к работе с видеокартами следующего поколения. Он может генерировать до 600 Вт мощности для видеокарт PCIe 5.0».

Объяснение блоков питания ATX 3.0: почему 12VHPWR — лучший способ питания графических процессоров Nvidia RTX 40 Series

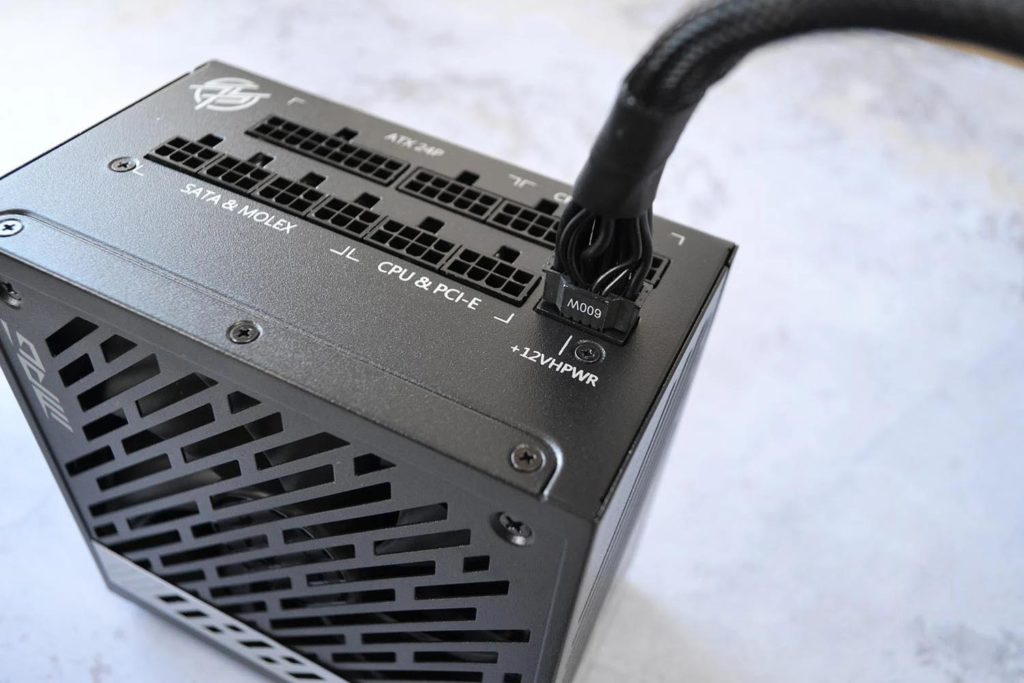

При ближайшем рассмотрении видны 12 контактов питания и четыре контакта обратной связи данных прямо под ним. Сам кабель 12VHPWR по своей природе является двусторонним, что означает, что вы можете использовать любой конец для блока питания или графического процессора. Соединение надежное, а кабель достаточно длинный, чтобы его можно было подключить к одной видеокарте даже в большом корпусе.

Очень немногие планируют использовать в своей системе более одной видеокарты серии GeForce RTX 40. Если они это сделают — например, рендеринг — это вариант использования, то, естественно, потребуются адаптеры, подключенные к существующим кабелям PCIe.

Вышеупомянутый скачок мощности достигает 2000 Вт в течение 100 микросекунд, что в два раза превышает постоянную выходную мощность блока питания, что является определенным преимуществом при выборе блока питания, совместимого с PCIe 5.0.

Объяснение блоков питания ATX 3.0: почему 12VHPWR — лучший способ питания графических процессоров Nvidia RTX 40 Series

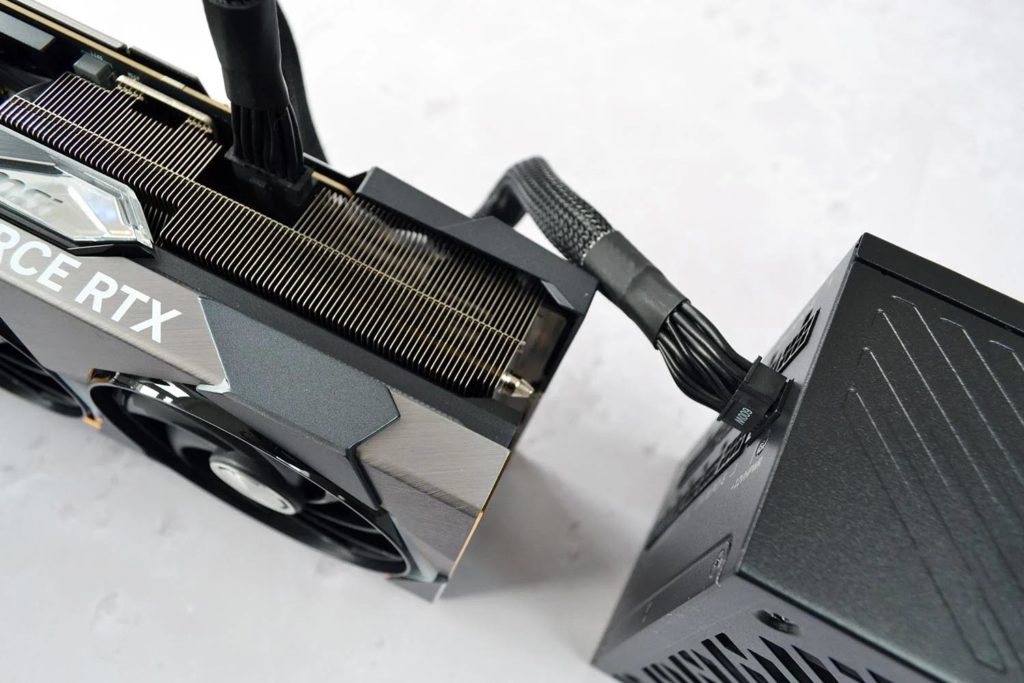

Маленький, но мощный

Сегодняшние блоки питания премиум-класса — это не резервуары прошлых лет, а более продуманная внутренняя разводка компонентов означает, что A1000G PCIe 5 имеет толщину всего 150 мм — 200 мм были типичными для пятилетней модели с аналогичной емкостью — поэтому его можно использовать в широкий спектр дел.

12VHPWR, конечно, заслуживает наибольшего внимания, но это не значит, что остальные разъёмы запоздали. Еще шесть 8-контактных обычных графических кабелей обеспечивают широкую поддержку нескольких графических процессоров, два 8-контактных разъема EPS (ЦП), 12 кабелей SATA, четыре разъема Molex и гибкий диск.

Блок питания наиболее эффективен при мощности около 500 Вт, показывая показатель эффективности 92,41% при тестировании на промышленном тестовом жгуте Chroma. Это означает, что при необходимом преобразовании между входящим переменным током и выходным через постоянный ток теряется менее 40 Вт. Довольно неплохо для запаса 80 Plus Gold, учитывая все обстоятельства.

Читать  Sony обновляет PlayStation Plus, чтобы решить проблему с Xbox Game Pass

При 100-процентной нагрузке, или 1000 Вт, эффективность падает до 89,2%, что означает около 120 Вт дополнительной нагрузки постоянного тока, необходимой для обслуживания потребности в переменном токе.

Объяснение блоков питания ATX 3.0: почему 12VHPWR — лучший способ питания графических процессоров Nvidia RTX 40 Series



MSI RTX 4080 SUPRIM X

«Увидьте, услышьте и почувствуйте высококлассную видеокарту, созданную из высококачественных материалов и оснащенную функциями для энтузиастов».

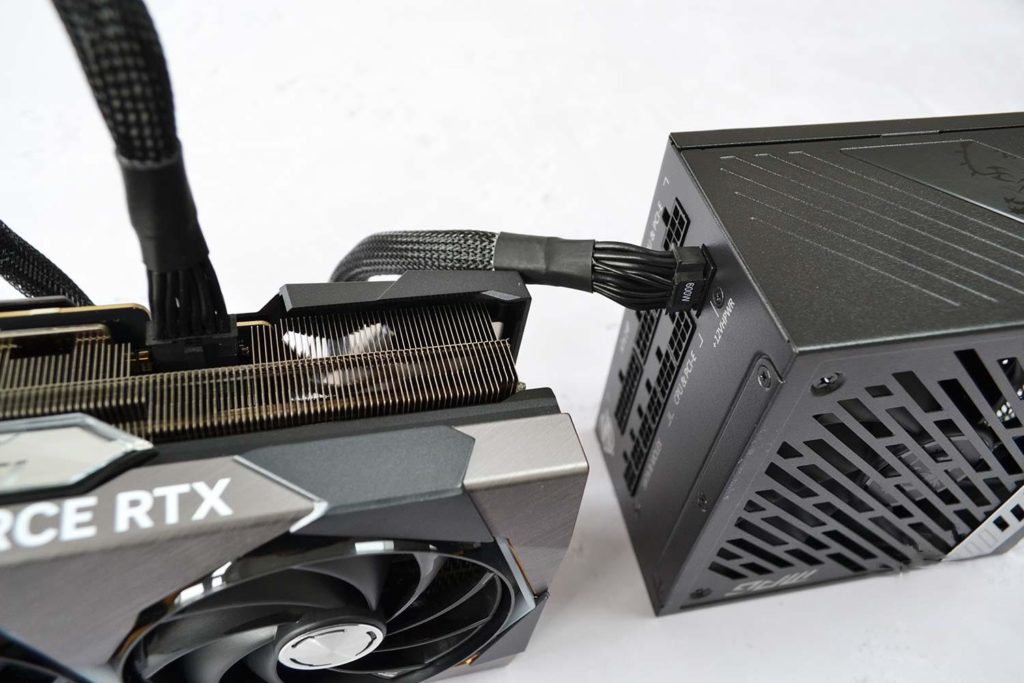

Подключенный к нашей тестовой системе, A1000G PCIe 5 должен обеспечить пиковую мощность 466 Вт при игре с MSI GeForce RTX 4080 Suprim X. Аккуратная прокладка кабелей — это первое преимущество, которое стало возможным благодаря этому единственному разъему от видеокарты до блока питания. Второй бонус не следует недооценивать, так как на задней панели блока питания имеется кнопка для переключения вентилятора из режима постоянной работы в режим нулевой скорости вращения.

На отметке около 400 Вт можно питать относительно мощную систему без включения 135-мм гидродинамического спиннера. Обеспечение GeForce RTX 4090 также вполне в пределах компетенции, так как пиковое потребление 612 Вт остается на оптимальном уровне эффективности для блока питания мощностью 1000 Вт.

… большой мальчик RTX 4090 требует не менее 850 Вт, хотя чем больше, тем лучше.



Те, у кого более скромные амбиции, не нуждаются в таких больших возможностях. Хотите поиграть с GeForce RTX 4070 Ti? Тогда модели мощностью 700 Вт будет более чем достаточно. Сделайте шаг вперед до GeForce RTX 4080 и 800 Вт, в то время как для большого мальчика RTX 4090 требуется не менее 850 Вт, хотя чем больше, тем лучше.

Гарантия — еще одна проблема, поскольку блок питания премиум-класса — это долгосрочная инвестиция. MSI очень хорошо справляется с этим, предоставляя полное 10-летнее покрытие, которое должно легко охватывать несколько сборок.



Краткое содержание

Энтузиасты игр, рассматривающие новейшие и лучшие графические процессоры от Nvidia, естественно, тяготеют к серии GeForce RTX 40. Предлагая превосходную производительность благодаря набору собственных технологий, плавное питание лучше всего обеспечивается блоками питания, совместимыми с ATX 3.0, с новым 16-контактным разъемом.

Предписывая явно более высокую сверхкратковременную нагрузку, известную как скачок мощности, в два раза превышающую долговременную способность блока питания, а также обладая другими характеристиками стабильности, эта спецификация встряхивает мир современных бытовых блоков питания. Настолько, что все производители были заняты подготовкой новых моделей.

Объяснение блоков питания ATX 3.0: почему 12VHPWR — лучший способ питания графических процессоров Nvidia RTX 40 Series



Понимание меняющейся природы графических процессоров премиум-класса и введение новой спецификации блока питания приводит к одной неизбежной истине: энтузиастам, которые ищут перспективные игровые системы, лучше всего подходит сборка от блока питания и выше. Инвестирование в первоклассный блок питания имеет первостепенное значение для отличной электрической производительности и аккуратного внешнего вида, поэтому сделайте себе одолжение и рассмотрите только блоки питания ATX 3.0/PCIe 5.
