Подключение блока питания: полное руководство от а до я

Любое электронное устройство, от простого светодиодного светильника до мощного компьютера, нуждается в источнике энергии. Этим источником и является блок питания (БП) своего рода «сердце», которое преобразует сетевое напряжение в то, что необходимо для работы конкретного прибора. Процесс его подключения может показаться сложным и даже пугающим, особенно для новичка. Однако, обладая правильными знаниями и следуя четкой инструкции, с этой задачей справится каждый. В этой статье мы пошагово разберем весь процесс, начиная с фундаментальных основ и заканчивая проверкой работоспособности. Здесь вы найдете всю необходимую информацию, а подобрать подходящие компоненты и сам источник питания всегда можно в специализированных каталогах, например, на https://radaelectron.ru.

Шаг 1: подготовка и основы безопасности – фундамент успешного подключения

Прежде чем браться за отвертку и провода, крайне важно уделить время подготовке. Этот этап часто недооценивают, хотя именно от него зависит не только работоспособность вашего устройства, но и ваша личная безопасность. Спешка здесь худший враг. Давайте разложим подготовительный процесс на три ключевых элемента: теория, безопасность и инструменты.

Теоретическая подготовка: что нужно знать перед началом?

Чтобы понимать, что вы делаете, а не просто слепо следовать инструкции, необходимо усвоить несколько базовых понятий из мира электроники. Это несложно, и мы объясним все на простых аналогиях.

1. Напряжение (Вольт, В / V). Представьте себе водопроводную трубу. Напряжение это давление воды в этой трубе. Чем выше давление, тем сильнее напор. В электронике напряжение это «сила», которая толкает электрический ток по проводам. Блок питания преобразует высокое напряжение из розетки (220В) в низкое, безопасное для устройства (например, 5В, 12В, 24В).
2. Сила тока (Ампер, А). Возвращаясь к нашей аналогии, сила тока это количество воды, протекающее через трубу за единицу времени. Это «объем» электричества. Устройство потребляет определенное количество ампер, и блок питания должен быть способен его обеспечить, желательно с небольшим запасом (20-30%).
3. Мощность (Ватт, Вт / W). Это итоговый показатель, который равен произведению напряжения на силу тока (P = V × I). Мощность показывает, какой общий объем «работы» может обеспечить блок питания. Всегда выбирайте БП с мощностью на 20-30% выше, чем суммарная мощность всех подключаемых устройств. Это называется «запас по мощности» и он необходим для стабильной и долговечной работы.
4. Полярность. Это «направление» тока. У постоянного тока (DC), который выдает большинство блоков питания, есть «плюс» (+) и «минус» (-). Подключать их нужно строго в соответствии с маркировкой на устройстве. Перепутать полярность значит почти наверняка сжечь прибор.

Запомните простое правило: напряжение (Вольты) блока питания и устройства должны совпадать идеально. Сила тока (Амперы) блока питания должна быть равна или больше, чем у устройства. Мощность (Ватты) это результат, который тоже должен быть с запасом.

Техника безопасности: неоспоримые правила

Работа с электричеством, даже с низковольтным, требует соблюдения мер предосторожности. Пренебрежение ими может привести к поражению током, короткому замыканию, возгоранию или выходу оборудования из строя.

• Всегда отключайте питание. Перед любыми манипуляциями с проводами убедитесь, что блок питания отключен от сети 220В. Не просто выключен кнопкой, а физически вынут из розетки.
• Изолируйте все соединения. Никаких оголенных скруток. Используйте клеммные колодки, коннекторы, термоусадочную трубку или, в крайнем случае, качественную изоленту. Места соединений не должны соприкасаться друг с другом или с металлическими поверхностями.
• Работайте в сухом помещении. Вода и электричество смертельно опасное сочетание. Убедитесь, что ваши руки, инструменты и рабочее место сухие.
• Не вносите изменения в конструкцию БП. Не пытайтесь вскрывать корпус блока питания, если не обладаете соответствующей квалификацией. Внутри могут находиться конденсаторы, которые сохраняют опасный заряд даже после отключения от сети.

Необходимые инструменты и материалы

Подготовьте все необходимое заранее, чтобы не отвлекаться в процессе работы. Вам понадобится базовый набор:

• Мультиметр. Главный инструмент для проверки напряжения, полярности и «прозвонки» цепи. Без него подключение превращается в лотерею.
• Отвертки. Крестовая и плоская, желательно с диэлектрическими (изолированными) рукоятками.
• Инструмент для зачистки проводов (стриппер). Позволяет аккуратно снять изоляцию, не повреждая токопроводящую жилу. Можно обойтись ножом, но это требует сноровки.
• Паяльник (опционально). Нужен, если требуется надежное соединение проводов, которое затем изолируется термоусадкой.
• Соединительные элементы. Клеммы, коннекторы, термоусадочная трубка, изолента.

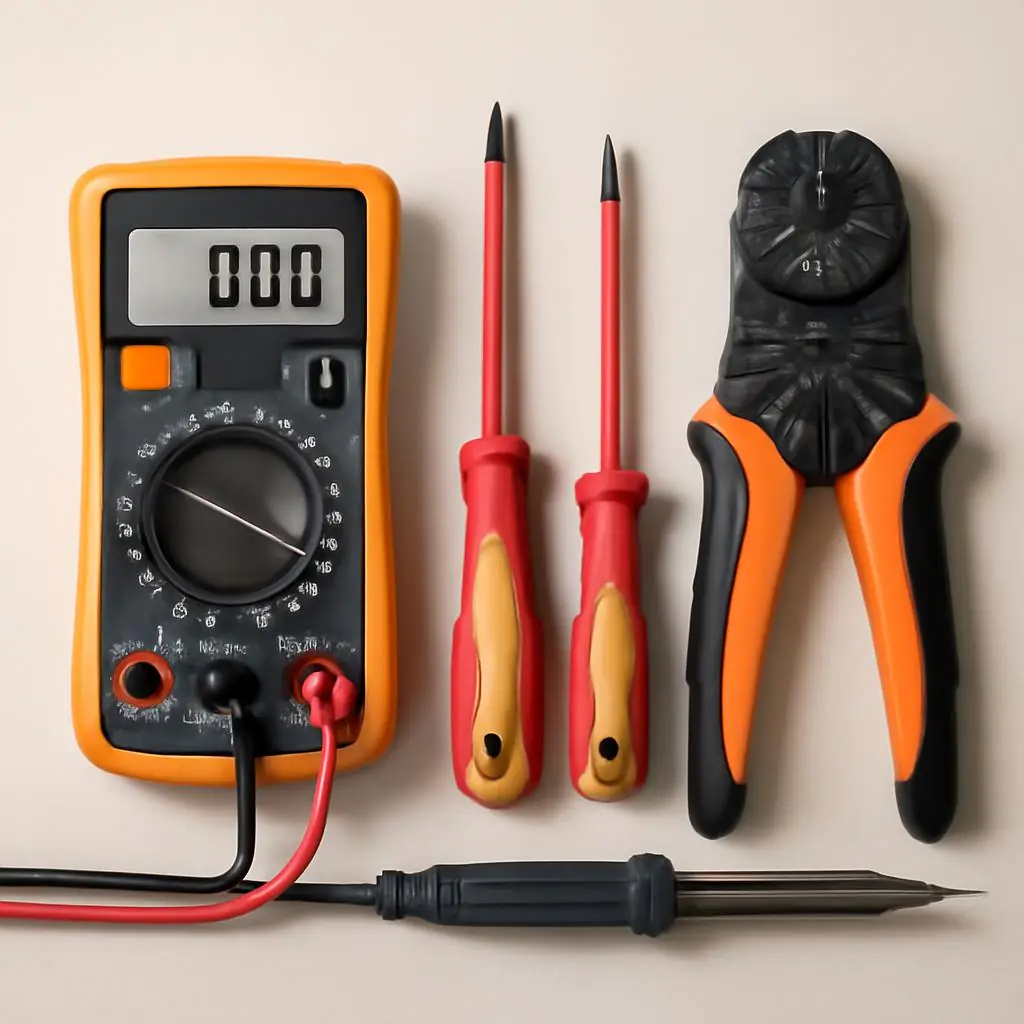

Базовый набор инструментов для безопасного подключения блока питания.

Резюме раздела и что делать дальше

На этом этапе вы должны понимать базовые электрические величины, знать правила безопасности как аксиому и иметь под рукой необходимый инструмент. Вы готовы перейти от теории к практике.

Следующий шаг: Определить тип вашего блока питания и изучить его разъемы. От этого будет зависеть конкретный алгоритм действий.

Шаг 2: идентификация блока питания и его разъемов

Не все блоки питания одинаковы. Их внешний вид, разъемы и способ подключения напрямую зависят от сферы применения. Прежде чем соединять провода, нужно точно понять, с каким типом устройства вы имеете дело. Условно их можно разделить на три большие группы: внешние адаптеры, промышленные (в корпусе) и компьютерные (ATX).

Внешние блоки питания (AC/DC адаптеры)

Это самый распространенный тип, с которым мы сталкиваемся ежедневно. Зарядное устройство для ноутбука, адаптер для роутера или телевизионной приставки все это внешние БП. Они представляют собой герметичный пластиковый корпус, из которого выходят два кабеля: один с вилкой для розетки 220В, другой с низковольтным штекером для подключения к устройству.

Как подключать:

1. Проверьте совместимость. Найдите на корпусе блока питания и на вашем устройстве маркировку. Сравните значения `OUTPUT` на БП и `INPUT` на приборе. Напряжение (V) должно совпадать. Сила тока (A) на блоке питания должна быть не меньше, чем требуется устройству.
2. Определите полярность штекера. Рядом с вольтажом обычно есть специальный значок: кружок с точкой внутри и знаками «+» и «-». Он показывает, какая полярность на внутреннем контакте штекера, а какая на внешнем. Убедитесь, что она совпадает с требуемой для вашего устройства.
3. Физическое подключение. Сначала вставьте низковольтный штекер в соответствующий разъем на устройстве. Затем включите вилку блока питания в розетку 220В. Такая последовательность считается более безопасной.

В мире низковольтных DC-штекеров не существует единого стандарта. Даже при совпадении всех электрических параметров, сам разъем может физически не подойти. Всегда проверяйте совместимость штекера перед покупкой.

Промышленные блоки питания в перфорированном корпусе

Эти устройства часто используются для питания светодиодных лент, систем видеонаблюдения или в различных DIY-проектах. Они представляют собой металлический перфорированный блок с клеммной колодкой для подключения проводов. Здесь потребуется ручное подключение.

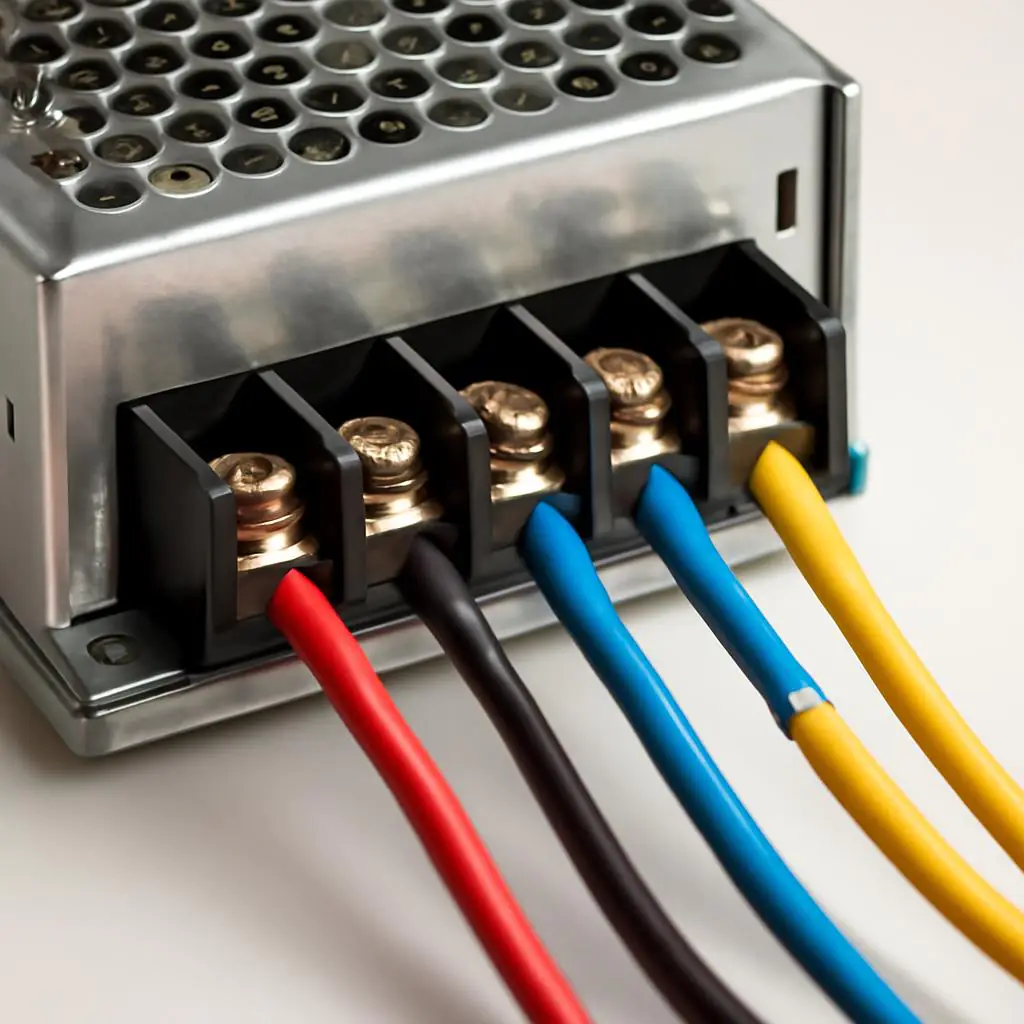

Подключение проводов к клеммной колодке: L, N, Ground вход 220В; V- и V+ выход постоянного тока.

Маркировка клеммной колодки:

• L (Line): Фазный провод от сети 220В (обычно коричневый или черный).
• N (Neutral): Нейтральный (нулевой) провод от сети 220В (обычно синий).
• ⏚ (Земля/GND): Заземляющий провод (желто-зеленый). Его подключение обязательно для безопасности!
• -V / COM: Минус (-) выхода постоянного тока.
• +V: Плюс (+) выхода постоянного тока.

Процесс подключения:

1. Обесточьте сеть! Выключите автомат в щитке или выньте вилку из розетки.
2. Подключите вход 220В. Зачистите концы проводов сетевого кабеля и подключите их к клеммам L, N и ⏚ в соответствии с цветовой маркировкой. Надежно затяните винты на клеммах.
3. Подключите нагрузку (устройство). Возьмите провода от вашего устройства (например, светодиодной ленты) и подключите их к выходу БП: плюсовой провод к клемме +V, минусовой к -V. Здесь крайне важно не перепутать полярность.
4. Проверьте надежность. Слегка потяните каждый провод, чтобы убедиться, что он хорошо зажат в клемме. Плохой контакт может привести к перегреву и возгоранию.

Никогда не оставляйте промышленный блок питания с открытыми клеммами в доступном месте. Если он не монтируется в специальный щит, используйте защитный кожух или короб, чтобы исключить случайное прикосновение к контактам под напряжением.

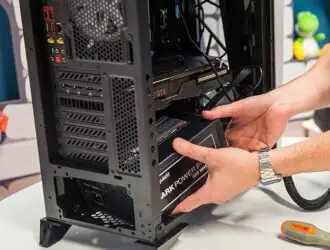

Компьютерные блоки питания (стандарт ATX)

Это специализированные устройства для питания компонентов персонального компьютера. Их особенность наличие множества стандартизированных разъемов, каждый из которых предназначен для определенного компонента (материнская плата, процессор, видеокарта, диски).

Процесс подключения здесь упрощен до предела благодаря «защите от дурака»: каждый разъем имеет уникальную форму (ключ) и может быть вставлен только в соответствующий ему порт и только одной стороной. Главная задача найти правильный кабель для каждого компонента.

Резюме раздела и что делать дальше

Теперь вы умеете различать основные типы блоков питания и знаете, на какие разъемы и маркировку обращать внимание. Вы понимаете разницу между простым подключением адаптера в розетку и ручным монтажом проводов на клеммную колодку.

Следующий шаг: Переход к финальному этапу непосредственному подключению и первой проверке работоспособности системы с помощью мультиметра.

Шаг 3: практическое подключение и проверка мультиметром

Теория позади, инструменты готовы наступает самый ответственный этап. Сейчас мы соединим все компоненты воедино и убедимся, что система работает корректно и безопасно. Действуйте без спешки, внимательно выполняя каждый пункт. Этот раздел посвящен именно практическим действиям и первой проверке, которая убережет ваше оборудование от повреждений.

Предварительная проверка: «семь раз отмерь» в мире электроники

Перед тем как подавать напряжение 220В на блок питания, необходимо провести финальный осмотр и, по возможности, «прозвонить» цепь на предмет короткого замыкания. Это быстрая процедура, которая может сэкономить вам много нервов и денег.

1. Визуальный осмотр. Еще раз внимательно посмотрите на все соединения. Провода надежно зажаты в клеммах? Изоляция нигде не повреждена? Плюсовой провод от БП идет к плюсовому входу устройства, а минусовой к минусовому? Нет ли случайных обрезков проволоки или металлической стружки на клеммной колодке?
2. Проверка на короткое замыкание (КЗ). Этот шаг особенно важен для промышленных БП, где вы сами подключали провода. Для этого понадобится мультиметр в режиме «прозвонки» (обычно обозначается значком диода или звуковой волны). Прикоснитесь щупами друг к другу прибор должен издать звуковой сигнал. Теперь, при полностью обесточенной системе, прикоснитесь одним щупом к клемме «+V», а другим к «-V» на выходе блока питания. Если мультиметр молчит все в порядке. Если он пищит, это означает наличие короткого замыкания в подключенной нагрузке. Необходимо найти и устранить его причину (например, перепутанные провода или неисправность устройства) перед включением.

Проверка мультиметром перед подачей питания это как проверка ремней безопасности перед поездкой. Она занимает несколько секунд, но может предотвратить серьезные неприятности. Никогда не пренебрегайте этим шагом.

Первое включение и замер выходного напряжения

Если предварительная проверка прошла успешно, можно приступать к первому включению. Идеальный сценарий сначала включить блок питания без подключенной нагрузки (устройства), чтобы измерить его напряжение на холостом ходу.

Мини-инструкция: как измерить напряжение на выходе БП

1. Настройте мультиметр. Переключите поворотный регулятор прибора в режим измерения постоянного напряжения. Он обозначается как V⎓, DCV или V-. Выберите диапазон измерения, который немного превышает ожидаемое напряжение. Например, для блока питания на 12В подойдет диапазон «20».
2. Подключите БП к сети. Включите вилку в розетку 220В. Если на блоке есть выключатель, переведите его в положение «ON». Будьте осторожны, входные клеммы теперь под высоким напряжением!
3. Произведите замер. Возьмите щупы мультиметра. Красный щуп (плюс) прикоснитесь к выходной клемме «+V», а черный щуп (минус) к клемме «-V» или «COM». Не касайтесь металлическими частями щупов друг друга или других клемм.
4. Оцените результат. На дисплее мультиметра вы увидите значение напряжения. Для исправного блока питания оно должно быть очень близко к номинальному, возможно, чуть выше (например, 12.2В для 12-вольтового БП). Если на дисплее отображается «1» или «OL», значит, вы выбрали слишком маленький диапазон измерения. Если значение отрицательное (например, «-12.2»), вы просто перепутали щупы местами это не страшно. Если напряжение равно нулю или значительно отличается от номинального, блок питания неисправен.

После успешного замера отключите БП от сети, подключите к его выходу ваше устройство (если не сделали этого ранее) и снова подайте питание. Система должна заработать.

Типичные проблемы и способы их решения

Даже при тщательной подготовке что-то может пойти не так. Не стоит паниковать. Большинство проблем имеют простое решение. Мы собрали самые распространенные из них в таблицу.

Основные причины выхода блоков питания из строя

Понимание причин неисправностей помогает их предотвратить. Статистика показывает, что чаще всего проблемы возникают не из-за заводского брака, а в результате неправильной эксплуатации.

Перегрев и перегрузка являются лидерами среди причин поломок блоков питания.

Резюме раздела и что делать дальше

Вы успешно справились с самой сложной частью: подключили блок питания, проверили его работоспособность и знаете, что делать в случае возникновения базовых проблем. Ваша система готова к работе.

Следующий шаг: Рассмотреть вопросы долгосрочной эксплуатации, обслуживания и некоторые продвинутые нюансы, такие как параллельное и последовательное подключение блоков питания.

Шаг 4: эксплуатация, обслуживание и продвинутые схемы подключения

Правильное подключение это лишь половина дела. Чтобы блок питания служил долго и надежно, а вся система работала стабильно, необходимо соблюдать правила эксплуатации и проводить периодическое обслуживание. Кроме того, иногда возникают нестандартные задачи, требующие увеличения мощности или напряжения, что достигается с помощью специальных схем подключения нескольких блоков питания. Рассмотрим эти аспекты подробнее.

Долгосрочная эксплуатация и обслуживание: залог надежности

Блок питания, как и любой другой сложный электронный компонент, требует внимания. Простые профилактические меры могут значительно продлить срок его службы и предотвратить внезапные отказы.

• Обеспечьте хорошую вентиляцию. Перегрев главный враг электроники. Убедитесь, что вентиляционные отверстия на корпусе блока питания не перекрыты. Оставляйте вокруг него свободное пространство (хотя бы 5-10 см) для циркуляции воздуха. Не устанавливайте БП в тесных, непроветриваемых нишах или вблизи источников тепла (батарей отопления, других греющихся приборов).
• Регулярно очищайте от пыли. Пыль, скапливаясь внутри корпуса, действует как теплоизолятор, мешая нормальному охлаждению. Кроме того, при высокой влажности она может стать токопроводящей и вызвать короткое замыкание. Раз в 6-12 месяцев (в зависимости от запыленности помещения) необходимо очищать БП. Для этого отключите его от сети и аккуратно продуйте сжатым воздухом из баллончика или используйте мягкую кисть.
• Защищайте от скачков напряжения. Качество электроэнергии в бытовых сетях не всегда идеально. Скачки и просадки напряжения могут повредить чувствительную электронику блока питания. Для защиты используйте сетевые фильтры (удлинители с защитой) или, для особо ответственных систем, источники бесперебойного питания (ИБП/UPS).
• Проводите визуальный осмотр. Во время чистки обращайте внимание на состояние компонентов, если корпус позволяет их увидеть. Вздувшиеся конденсаторы, потемневшие участки на плате, следы перегрева все это признаки скорой поломки. Такой блок питания лучше заменить, не дожидаясь отказа.

Профилактика всегда дешевле ремонта. Десять минут, потраченные на чистку блока питания раз в полгода, могут сэкономить вам стоимость нового устройства и избавить от проблем с внезапно отказавшим оборудованием.

Продвинутые схемы: последовательное и параллельное подключение

Иногда возникает ситуация, когда для питания устройства требуется напряжение или ток, которые не может обеспечить один стандартный блок питания. В таких случаях можно использовать несколько БП, соединив их определенным образом. Важно понимать, что это сложные и потенциально опасные схемы, требующие глубокого понимания процесса.

1. параллельное подключение (для увеличения силы тока)

Цель: Сохранить напряжение, но увеличить (суммировать) максимальную силу тока. Например, если у вас есть два блока питания 12В 5А, при их параллельном подключении вы получите на выходе 12В 10А.

Схема: Выход «+» первого блока соединяется с выходом «+» второго. Выход «-» первого соединяется с выходом «-» второго. Нагрузка подключается к этим общим точкам.

Ключевые требования и риски: Для параллельного подключения можно использовать только абсолютно идентичные модели блоков питания, желательно из одной партии. Напряжение на их выходах должно отличаться не более чем на сотые доли вольта. В противном случае блок с чуть большим напряжением будет пытаться «зарядить» блок с меньшим, что приведет к перегрузке одного из них и выходу из строя обоих. Многие современные БП имеют защиту от такой ситуации, но не все. Этот метод требует осторожности и точных измерений.

2. последовательное подключение (для увеличения напряжения)

Цель: Сохранить силу тока, но увеличить (суммировать) напряжение. Например, соединив последовательно два блока питания 12В 5А, вы получите на выходе 24В с максимальным током 5А.

Схема: Выход «+» первого блока соединяется с выходом «-» второго. Итоговое напряжение снимается со свободного «-» первого блока и свободного «+» второго.

Ключевые требования и риски: Сила тока всей цепи будет ограничена самым «слабым» блоком питания. Если соединить БП на 12В 5А и 12В 10А, то на выходе вы получите 24В, но максимальный ток будет всего 5А. Превышение этого значения приведет к перегрузке первого блока. Также важно, чтобы корпуса блоков питания были гальванически развязаны от выходных клемм, иначе может произойти короткое замыкание через заземление.

Для наглядности сравним эти два метода в таблице.

Любые нестандартные схемы подключения это зона повышенного риска. Прибегайте к ним только в крайнем случае и только при полном понимании всех процессов. В большинстве ситуаций правильнее и безопаснее приобрести один блок питания с требуемыми характеристиками.

Резюме раздела и что делать дальше

Теперь вы знаете не только как подключить блок питания, но и как обеспечить его долгую и безотказную работу. Вы также получили представление о продвинутых методах подключения для решения специфических задач. Эта информация формирует полный цикл знаний об использовании блоков питания.

Следующий шаг: Подвести итоги, собрать все ключевые рекомендации в единый чек-лист и дать финальные советы, которые помогут вам в любом проекте, связанном с подключением источников питания.

Финальный чек-лист и ключевые выводы

Мы прошли весь путь от теоретических основ до практического подключения и обслуживания блока питания. Вы получили знания, которые позволят вам уверенно работать с большинством типов источников питания, встречающихся в быту и DIY-проектах. Чтобы закрепить материал и превратить его в удобный инструмент для будущих работ, давайте соберем все ключевые моменты в единый пошаговый чек-лист.

Итоговый чек-лист по подключению блока питания

Используйте этот список как напоминание перед началом и во время работы. Проверка каждого пункта поможет избежать 99% распространенных ошибок.

1. Соответствие параметров: Убедились, что выходное напряжение (В) блока питания точно совпадает с требуемым напряжением устройства?
2. Запас по мощности/току: Проверили, что максимальная сила тока (А) и мощность (Вт) блока питания на 20-30% превышают потребности устройства?
3. Правильная полярность: Вы на 100% уверены, что подключаете «плюс» к «плюсу» и «минус» к «минусу»?
4. Безопасность прежде всего: Система полностью обесточена перед началом любых манипуляций с проводами?
5. Наличие инструментов: Подготовили мультиметр, отвертки и материалы для изоляции?
6. Надежность контактов: Все провода надежно зажаты в клеммах, а все соединения тщательно заизолированы?
7. Отсутствие КЗ: Проверили цепь на короткое замыкание мультиметром перед подачей питания?
8. Проверка на холостом ходу: Измерили выходное напряжение БП без нагрузки, чтобы убедиться в его исправности?
9. Вентиляция: Обеспечили достаточно свободного пространства вокруг блока питания для его охлаждения?
10. Заземление: Если у блока питания есть клемма заземления (⏚), вы подключили к ней соответствующий провод?

Подключение блока питания это не столько сложная, сколько ответственная задача, требующая внимания к деталям. Следуя изложенным в этой статье правилам и рекомендациям, вы сможете не только успешно запитать любое устройство, но и обеспечить его долгую, стабильную и безопасную работу. Помните, что аккуратность и соблюдение техники безопасности являются вашими главными союзниками в мире электроники.

Заключение

Мы детально рассмотрели весь процесс подключения блока питания, от выбора подходящей модели и основ техники безопасности до практических шагов и последующего обслуживания. Вы убедились, что эта задача, хоть и требует внимания и аккуратности, вполне по силам каждому, кто готов следовать инструкциям. Главные столпы успеха здесь правильный подбор параметров, соблюдение полярности и надежность всех соединений.

Наш финальный совет прост: не торопитесь. Прежде чем подавать напряжение, еще раз пройдитесь по чек-листу и визуально осмотрите всю собранную схему. Используйте мультиметр этот недорогой прибор станет вашими «глазами» в мире электричества и убережет от досадных ошибок. Не бойтесь экспериментировать с простыми проектами, ведь именно практика превращает знания в настоящий опыт.

Теперь у вас есть все необходимые знания, чтобы уверенно браться за работу. Действуйте, создавайте и пусть ваши электронные устройства всегда работают стабильно и надежно!
