Что такое SMD-монтаж: особенности, технологии и значение в современной электронике

Современная электронная промышленность сложно представима без компактных и надежных компонентов. Устройства становятся всё меньше, функциональнее и технологичнее, а требования к качеству сборки — всё выше. В этой связи особую роль играет SMD-монтаж (от англ. Surface Mount Device — «устройство для поверхностного монтажа»). Это один из ключевых методов установки электронных компонентов на печатные платы, который вытеснил традиционные способы пайки и стал стандартом в большинстве отраслей.

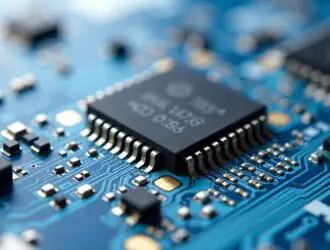

Что такое SMD?
SMD-компоненты — это элементы, которые монтируются непосредственно на поверхность печатной платы (PCB), в отличие от элементов с выводами, которые вставляются в отверстия на плате (так называемый «выводной монтаж» или THT — Through-Hole Technology).
Классические компоненты, такие как резисторы, конденсаторы, микросхемы, при использовании SMD-исполнения значительно уменьшаются в размерах. Это позволяет создавать компактные устройства, уменьшать длину проводников, снижать паразитные индуктивности и ёмкости, а также повышать надежность и производительность.
История и развитие технологии
Технология поверхностного монтажа начала активно развиваться в 1960–70-х годах. Однако массовое внедрение произошло ближе к 1980-м, когда была достигнута необходимая точность оборудования и надёжность компонентов. Со временем smd монтаж стал основным методом сборки для большинства электроники — от бытовой техники до высокотехнологичных медицинских приборов.
Преимущества SMD-монтажа
- Компактность. Поверхностный монтаж позволяет размещать больше компонентов на одной плате, в том числе с двух сторон.
- Автоматизация. SMD-монтаж хорошо подходит для автоматической сборки, что ускоряет производственные процессы и снижает количество ошибок.
- Повышенная надежность. Отсутствие отверстий делает конструкцию более устойчивой к вибрациям и механическим нагрузкам.
- Снижение стоимости. При массовом производстве SMD-компоненты и монтаж оказываются экономически выгоднее по сравнению с THT.
Как происходит SMD-монтаж
Процесс поверхностного монтажа включает несколько ключевых этапов:
1. Нанесение паяльной пасты
Паяльная паста — это смесь припоя и флюса, которая наносится на контактные площадки печатной платы с помощью трафарета. От правильности нанесения зависит качество пайки.
2. Установка компонентов
Компоненты устанавливаются на подготовленную плату с помощью автоматических установщиков (пик-энд-плейс машин). Эти устройства с высокой точностью размещают элементы согласно координатам, заданным в проекте.
3. Оплавление припоя (пайка)
После установки плата проходит через печь (обычно это конвекционная или инфракрасная печь), где происходит оплавление припоя — так называемый ремоутинг. Паяльная паста плавится, и компоненты надежно припаиваются к контактным площадкам.
4. Контроль качества
Готовые платы проходят проверку с помощью оптических систем (AOI — автоматическая оптическая инспекция), рентгеновских сканеров и функциональных тестов.
Трудности и нюансы технологии
Хотя SMD-монтаж обладает очевидными преимуществами, он требует высокой точности и контроля. Малые размеры компонентов усложняют визуальный контроль и ручной ремонт. Также не все компоненты доступны в SMD-исполнении, поэтому иногда применяется гибридный монтаж — сочетание поверхностного и выводного способов.
Кроме того, важно соблюдать температурные профили пайки, иначе возможны дефекты: неполное смачивание, смещение компонентов, холодная пайка или микротрещины.
Типы SMD-компонентов
Существует множество видов SMD-элементов, но условно их можно разделить на несколько категорий:
- Пассивные элементы: резисторы, конденсаторы, индуктивности.
- Активные компоненты: транзисторы, диоды.
- Микросхемы: логические и аналоговые ИС, микроконтроллеры, ПЗУ и др.
- Разъёмы, дроссели, кварцы, светодиоды и т.д.
Каждый тип компонентов имеет свои стандарты и размеры — например, резисторы могут быть в корпусах 0603, 0805, 1206 и других (цифры обозначают размеры в сотых долях дюйма).
Где применяется SMD-монтаж
Практически вся современная электроника производится с применением SMD:
- Смартфоны, планшеты, ноутбуки
- Автомобильная электроника
- Промышленные контроллеры
- Медицинское оборудование
- Системы связи и телекоммуникации
- Бытовая техника
Даже в DIY-проектах энтузиасты активно используют SMD-компоненты, благодаря их доступности и широкому ассортименту.
Заключение
SMD-монтаж — это технологическая основа современной электронной сборки. Он позволяет создавать компактные, надёжные и функциональные устройства при высокой степени автоматизации. Несмотря на определённые сложности в реализации, преимущество этой технологии очевидно — она обеспечивает высокую производительность, точность и масштабируемость. Поэтому знания о SMD-монтаже полезны не только для инженеров, но и для всех, кто интересуется современной техникой и производственными процессами.
