Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов7 мин для чтения

22.01.2023

Выпуск AMD процессоров серии Ryzen 7000 и сопутствующей платформы AM5, рекламирующих новый сокет LGA1718 и DDR5/PCIe 5.0, является естественным благом для производителей материнских плат, стремящихся оживить модельный ряд. Чипсеты Performance X Series появляются первыми, и большинство энтузиастов обращают внимание на X670 Extreme, который предлагает наиболее полный набор функций для только что появившихся чипов AMD.
ASRock имеет растущую репутацию среди материнских плат для энтузиастов, о чем недавно свидетельствует Intel Z690 Taichi. Предлагая отличительный внешний вид и чистую эстетику, Taichi изобилует преображением X670E. О чудо, это именно то, что сделала тайваньская фирма.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

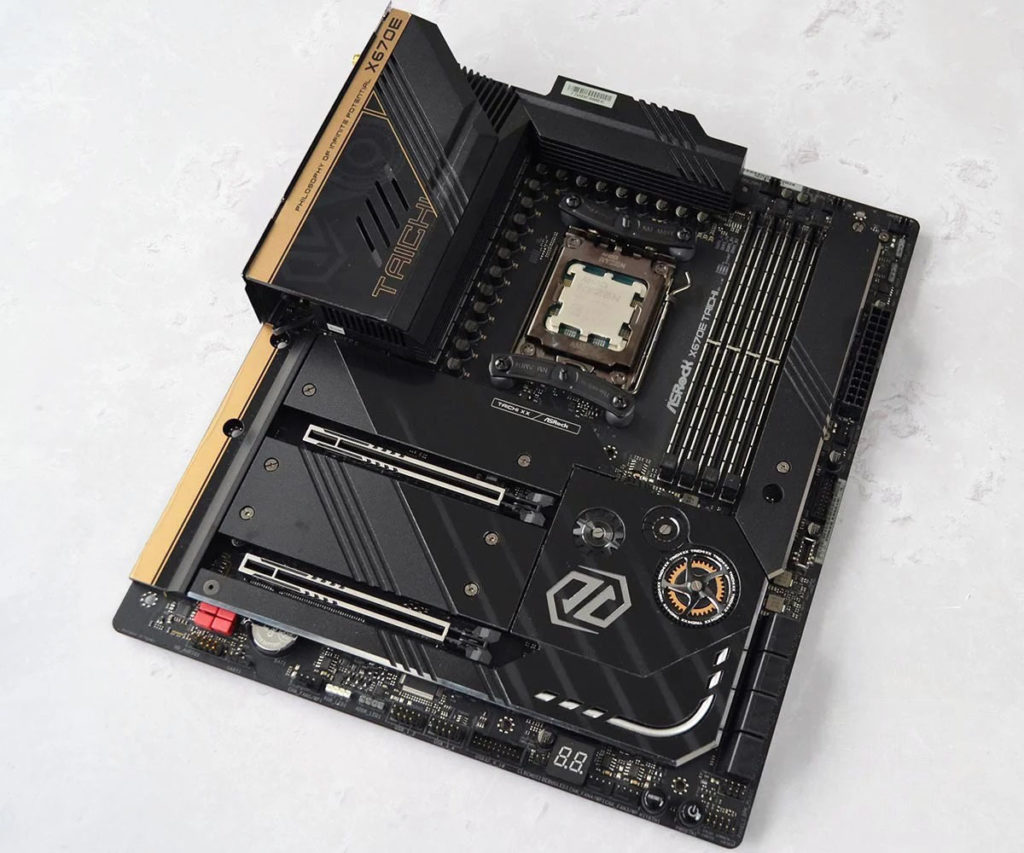

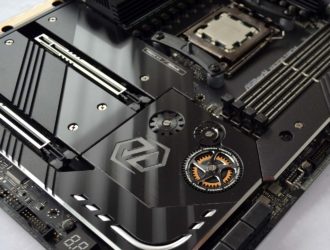

Доска, сразу узнаваемая как Taichi по дизайну шестеренки в сочетании с черно-золотой цветовой гаммой, вызывает реакцию Marmite. Некоторым в офисе это нравится, другие предпочитают больше визуального стиля. Избавьтесь от спорного внешнего вида, и ASRock начнет демонстрировать свою ценность для пользователей, желающих приобрести плату AM5 на длительный срок.



Сумасшедшая сила

24 + 2 + 1-фазный (ЦП, SoC, память) источник питания, откровенно говоря, в хорошем смысле, а два прочных радиатора, соединенных тепловыми трубками, не позволяют махинациям с перенапряжением вызывать слишком большие температурные нагрузки VRM. Renesas является здесь поставщиком, и этот Taichi использует те же полевые МОП-транзисторы RAA 2201054 105A, что и в версии Z690, хотя на этот раз с пятью дополнительными фазами ЦП. Эта же компания занимается поставкой ШИМ-контроллера RAA 229628.

Давайте представим эту экстраординарную, невероятную мощность в какой-то форме контекста. Система доставки способна выдавать 2520 А. Работайте всего от 1,1 В, и вы получите около 3000 Вт, прежде чем электрическая стойкость иссякнет. Удачи вам в поиске блока питания такого размера и, что более важно, чипа, который может работать где-то рядом с таким уровнем мощности, прежде чем отправиться в кремниевый рай.

Кроме того, при установке модулей DDR5 слышен очень приятный щелчок. Так приятно, что ни с того ни с сего пару раз устанавливал память.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов



Читать  TeamGroup представляет T-Create DDR5-5600 в формате DIMM и SO-DIMM

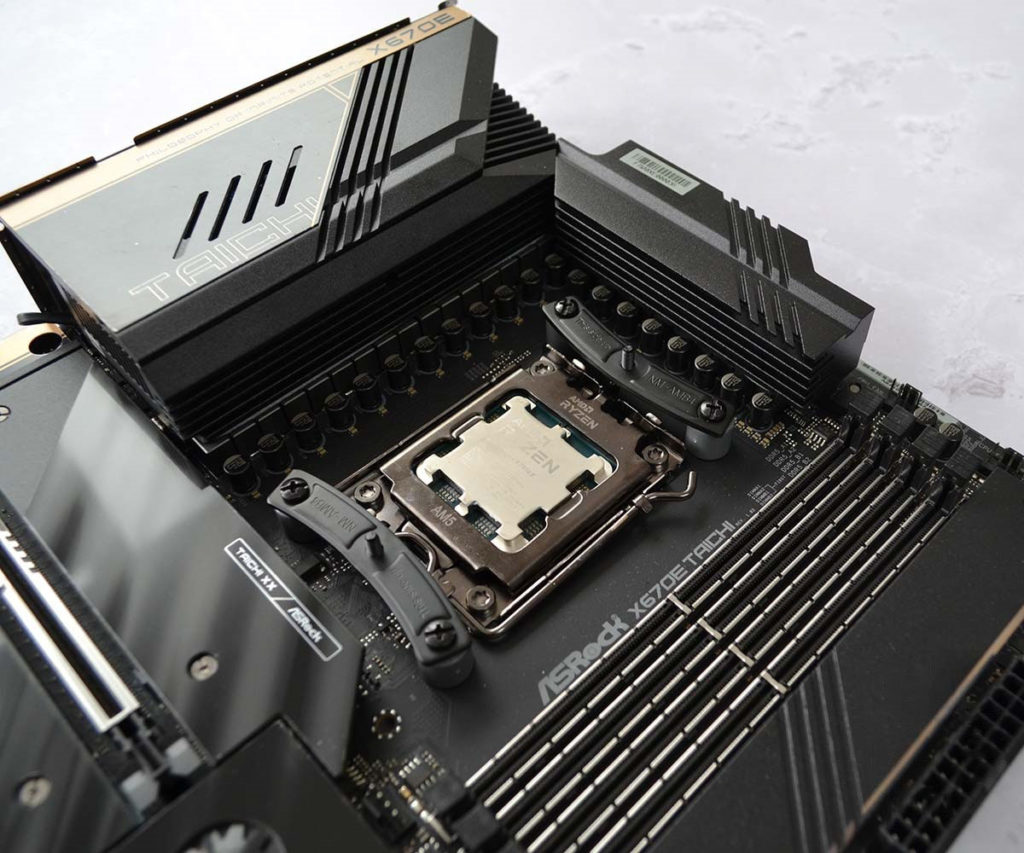

Увеличение области гнезда показывает AM5 в более близком свете. Хорошо сконструированные и прочные, двойные радиаторы VRM не смещаются ни на миллиметр при нажатии и нажатии. Подчеркивая их прочность, можно поднять плату весом 2094 г, взявшись только за радиатор. Не пытайтесь делать это с более дешевыми досками! Часть общей жесткости обеспечивается большой алюминиевой распоркой сзади.

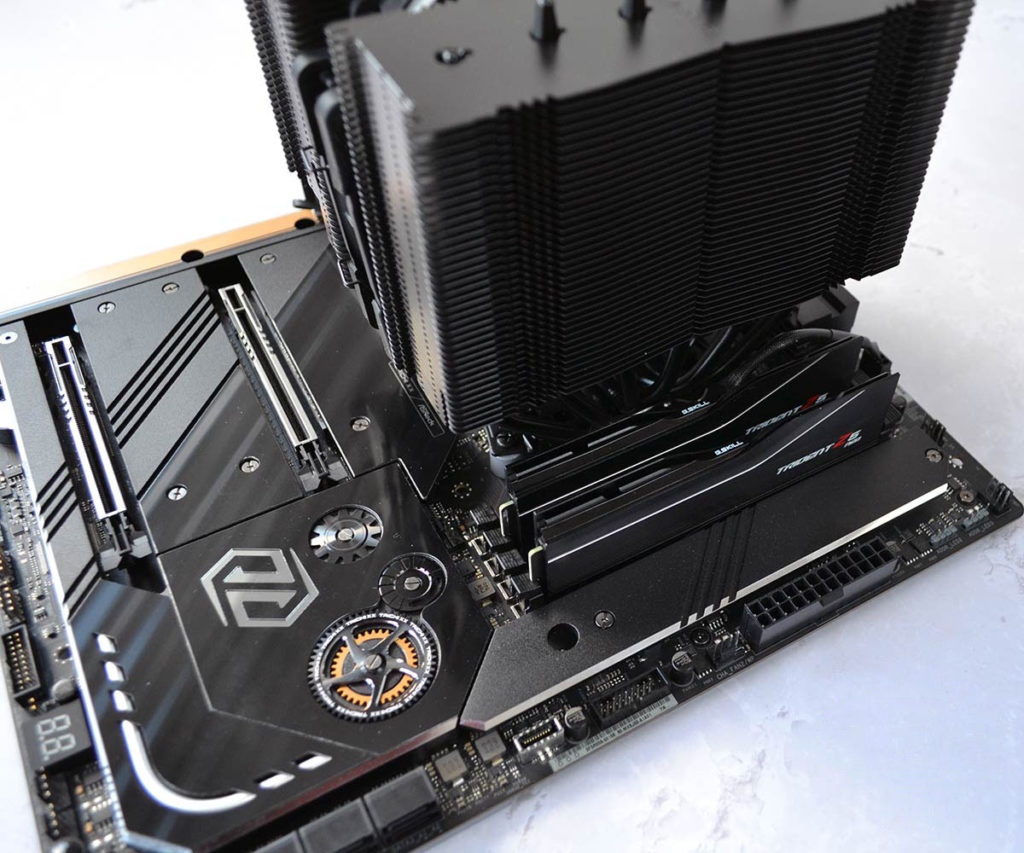

Показан с кронштейном Noctua AM4/5 на месте, вокруг разъема достаточно свободного места. Единственное, что нас смущает, — это острота радиатора в правом верхнем углу; его угол изобилует тем, что вызывает небольшую боль в пальцах, если установка кулера не выполняется с должным вниманием и осторожностью.

В то время как конкуренты вскочили на подножку RGB и стали вести себя глупо, ASRock придерживает такие усилия для Taichi. Прочная секция радиатора/ввода/вывода слева не имеет подсветки, но, учитывая позиционирование этого решения как первоклассного решения стоимостью более 600 фунтов стерлингов, ультра-премиальные функции, такие как OLED-дисплей, бросаются в глаза своим отсутствием.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

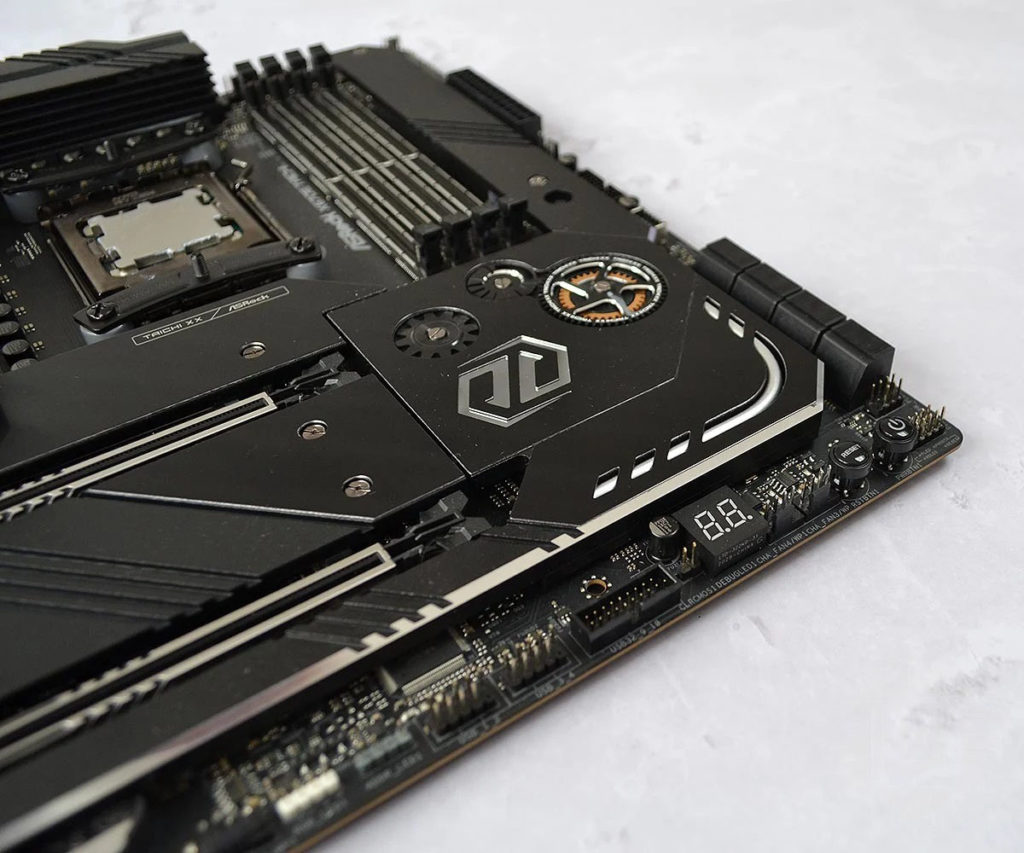

Двигаясь вниз, двухчиповый X670E PCH не охлаждается вентилятором. Приветственные новости. ASRock использует эту возможность, чтобы установить RGB на логотип помимо шестерен, которые не двигаются в этом поколении. Это также сделано со вкусом и может быть отключено, если в этом нет необходимости, хотя недостатком такого подхода к расположению является то, что освещение в основном скрыто, когда на месте установлена ​​​​двух- или трехслотовая видеокарта.

Единственное другое место для встроенной подсветки — это несколько RGB-светодиодов под портами SATA. Кстати говоря, зачем кому-то восемь в наше время — загадка. Фактически, ASRock пришлось установить чип ASMedia ASM1061 для четырех из восьми портов. Нет понимания этого выбора. Для энтузиастов, которым нужно большее исправление RGB, X670E Taichi имеет еще четыре заголовка — три aRGB, один RGB — расположенные попарно вдоль верхнего левого края и нижнего края.

Читать  Твердотельный накопитель TeamGroup T-Force Cardea Z540 демонстрирует невероятную скорость PCIe 5.0 без громоздкого охлаждения

На первый взгляд, правильно задаться вопросом, не слишком ли скупа ASRock, предоставляя только базовый радиатор M.2 для самого верхнего слота PCIe 5.0. Это верно, если посмотреть на конкурентов, у которых более массивные радиаторы, разработанные специально для будущих высокопроизводительных твердотельных накопителей PCIe 5.0 x4.



Твердотельные накопители PCIe 5.0, мы обеспечим вас буквально

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

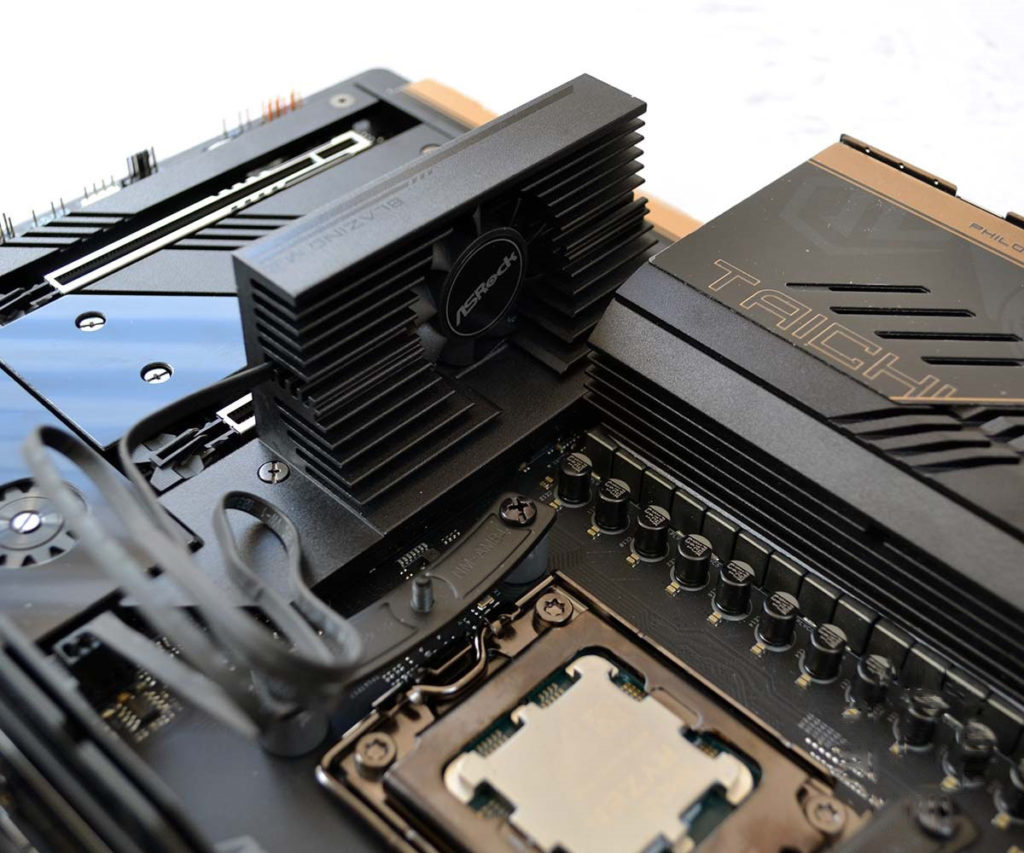

Секретное оружие Taichi — массивный радиатор M.2 в комплекте. Предлагая, как можно было бы себе представить, мощность рассеивания тепла не менее 30 Вт, ASRock идет ва-банк. Честно говоря, при установке он выглядит несколько странно, поскольку это необычно, но краткие тесты показывают, что он снижает пиковую температуру твердотельного накопителя PCIe 4.0 x4 на еще 8°C по сравнению с предустановленной версией, что неплохо для начала. Хорошей новостью является то, что вентилятор отключается, когда плата простаивает.

Идея хорошая, но ASRock следует укоротить соответствующий кабель. Прямо рядом со слотом M.2 находится 4-контактный разъем, поэтому, если вы не проложите кабель сбоку к нижнему разъему вентилятора, он будет выглядеть неуклюжим. Стоит задуматься, дизайнеры ASRock.

Удаление двух радиаторов в этом разделе показывает, что оба слота PCIe 5.0 x16 работают от процессора. Нас не смущает отсутствие слотов PCIe x1, поскольку в Taichi уже интегрировано множество функций. Критически важно, что у конкурента Asus есть термополоски на печатной плате, а также на нижней части радиаторов M.2, поэтому можно утверждать, что ASRock упускает здесь небольшую хитрость.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов



Кабели под секцией ввода-вывода предназначены для встроенного вентилятора, а не для освещения. Имеет смысл сохранять активность при разгоне. Если нет, мы были бы склонны отключить его. Другой кабель идет к PCH, но, как вы уже догадались, он для питания RGB.

Помимо обсуждаемого PCIe 5.0 x4 M.2, есть три слота PCIe 4.0 x4, управляемые чипсетом. Два четко расположены в этом разделе и подключены ко второму чипу X670, который последовательно подключен к первому. Третий находится слева от слотов DDR5 и подключается к первому чипу X670; взгляните еще раз на полную картинку платы, и вы это увидите. Мы рекомендуем сначала использовать основной PCIe 5.0, затем тот, который находится рядом со слотами DDR5, а затем выбрать пару ниже.

Читать  Процессор AMD Ryzen 7000 замечен на MSI MAG B650 при напряжении 1,532 В!

Наличие всех этих преимуществ приводит к более широкому форм-фактору eATX, о чем стоит помнить при выборе вариантов шасси. Мы счастливы, что ASRock не пыталась впихнуть пресловутую кухонную раковину в меньшую плату ATX.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

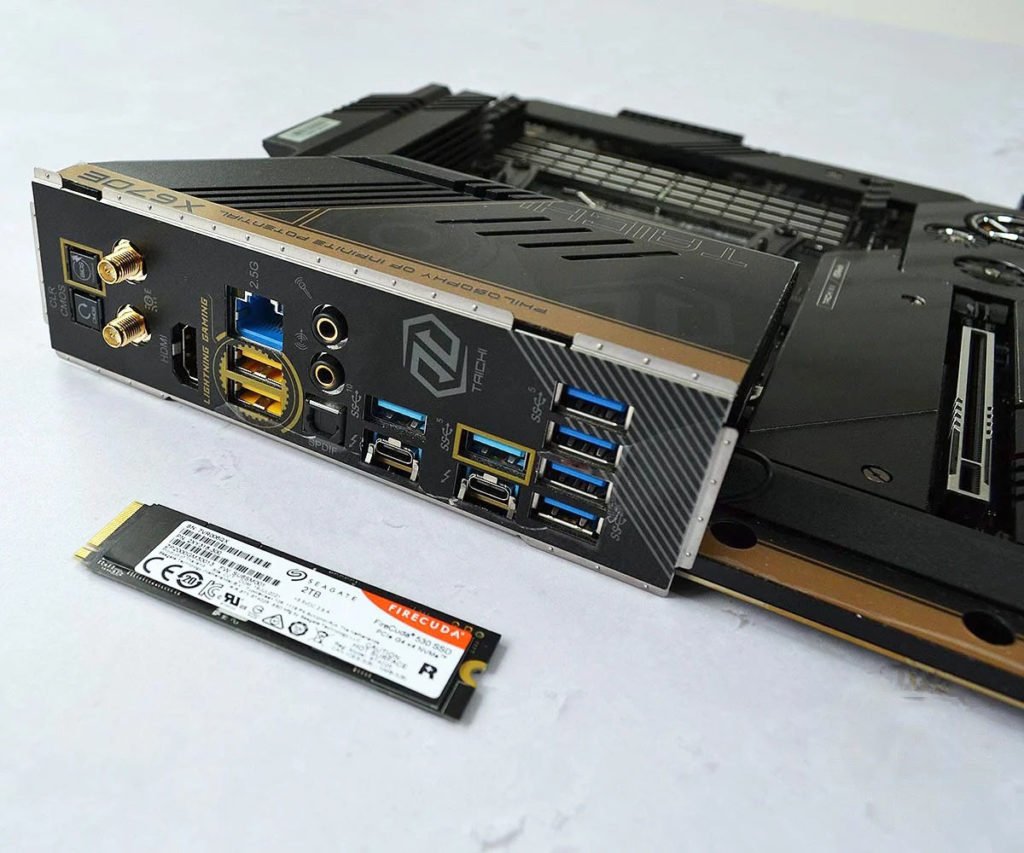

Ключевыми отличиями на панели ввода-вывода являются поддержка двухпортового USB 4, показанная через порты Type-C, расположенные внизу. ASRock реализует их, захватывая четыре линии PCIe 5.0 от ЦП, а затем подключая их к чипу Intel Maple Ridge (JHL8540), обеспечивающему передачу данных со скоростью 40 Гбит/с для каждой. Последняя версия BIOS версии 1.07, кстати, полностью включает поддержку Thunderbolt 4.

Из других портов пять предлагают USB 10 Гбит/с, а еще три — USB 5 Гбит/с. ASRock использует Killer как для 2,5G Ethernet, так и для Wi-Fi 6E, хотя в этой ценовой категории мы не думаем, что просить 10G Ethernet слишком много — например, Asus ROG Crosshair Extreme рекламирует порты LAN 2,5G и 10G.

На аудио фронте таких сомнений нет, поскольку ASRock использует превосходную комбинацию кодека Realtek ALC4082 и ESS 9218 DAC, но мы, конечно, хотели бы, чтобы компания могла что-то сделать с красными колпачками на печатной плате, потому что они выглядят неуместно на гладкой поверхности. доска.

Стоит знать, что ASRock предлагает альтернативу Taichi в виде уникальной версии Carrara, если стандартная цветовая гамма не щекочет ваши вкусовые предпочтения.



Спецификация

ASRock X670E Taichi
объем памятиDDR5
Питание процессора24 фазы 105А
М.24 (1 PCIe 5.0, 3 PCIe 4.0)
САТА8
USB 20 Гбит/с1 (доска)
Общий задний USB10
локальная сеть1 2,5G
Физический PCIe2 слота PCIe 5.0 x16
АудиоALC 4082 / ESS9128 DAC
RGBДа, две секции
USB 4Да, два порта
Громовержец 4Да, те же порты, что и выше
WI-FIУбийственный Wi-Fi 6E 802.11ax
Заголовки вентилятора8
Видео выходДа, HDMI 2.1
Фактор формыeATX

Прошивка

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов
Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов
Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов



Инженеры ASRock достаточно точно настроили производительность, поэтому к обзору предшествовало множество выпусков BIOS. Внешний вид и использование типичны для ASRock, поскольку все просто расположено и легкодоступно, хотя к ряду подменю и настраиваемых параметров нужно привыкнуть. Приятной особенностью является возможность найти любое сохраненное обновление BIOS, не ища его вручную, хотя знайте, что подключенный USB-накопитель должен быть в формате FAT32 — exFAT, например, не подхватывается.

Возможно, вы читали отчеты о том, что начальная загрузка BIOS занимает некоторое время. Это правда, так как плата циклически перебирает POST-коды, оставаясь на «15» в течение чрезмерно долгого времени, но в конце концов загружается. Мы рассчитали процесс замены процессоров примерно на три минуты, и ASRock говорит, что прилагает все усилия, чтобы сократить этот процесс. Однако после настройки последовательность загрузки становится более или менее нормальной.



Производительность

Две платформы AMD использовали Ryzen 9 7950X, а Intel Z690 — Core i9-12900K. Цифры были выполнены с использованием комплекта памяти G.Skill Trident Z5 Neo объемом 32 ГБ (2×16 ГБ), работающего со скоростью 6000 МТ/с при CL30, а также графики Nvidia GeForce RTX 3080 FE и системы охлаждения Noctua NH-D15.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов
Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

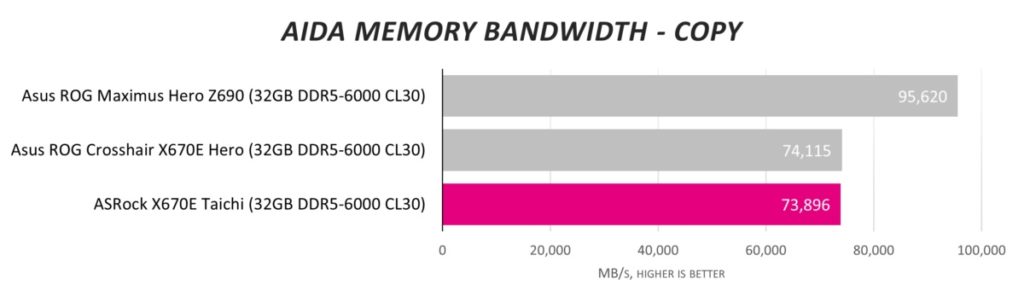

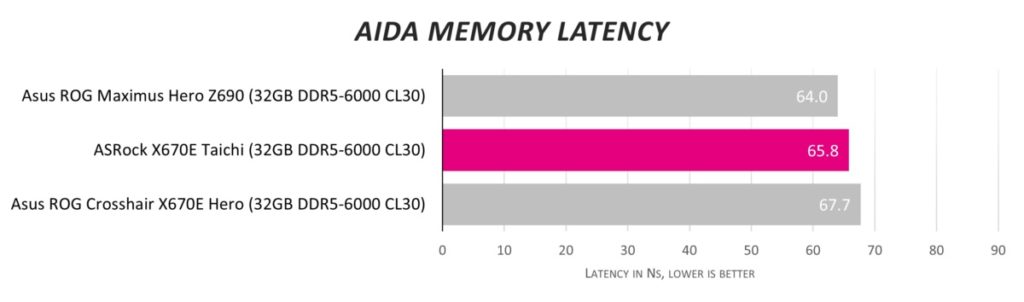

Работа на частоте DDR5-6000 является подспорьем для премиальных чипсетов, таких как AMD X670E и Intel Z690. Что говорит о пропускной способности копирования ниже номинала для зарождающейся платформы AMD. Конечно, ASRock мало что может с этим поделать, и производительность по двум показателям именно там, где и должна быть.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов
Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

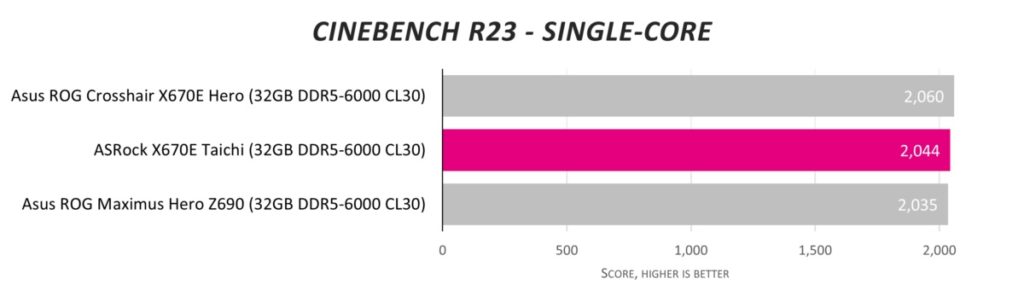

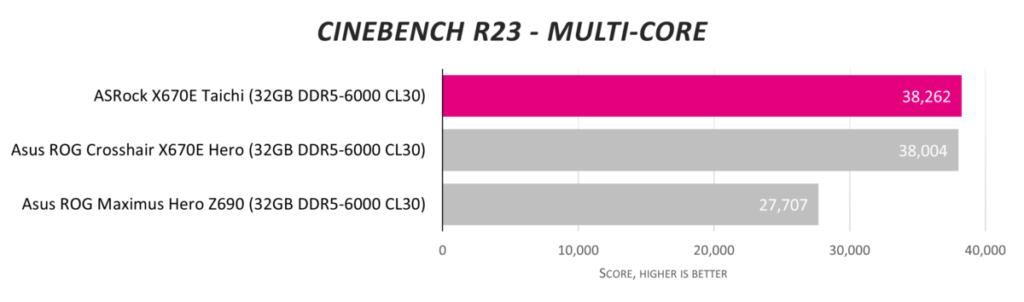

Очевидно, что X670E Taichi предназначен для Ryzen 9 7950X. Установка одного из них в сокете поднимает производительность основных процессоров на новый уровень. Создателям контента понравится эта комбинация.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов



Помните, что платформа Z690 использует передовой процессор Intel Core i9-12900K. Его оставляет в тени брутальная комбинация X670/7950X.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

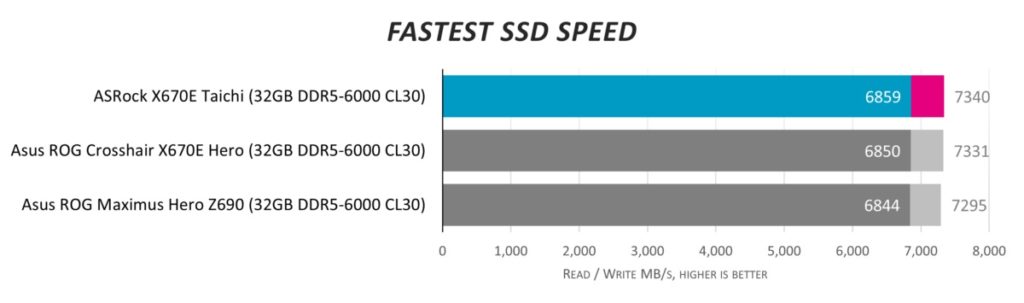

Поскольку на горизонте нет твердотельных накопителей PCIe 5.0 x4, это хорошо, старый PCIe 4.0 x4, к которому мы обратимся. Seagate FireCuda 530 дает почти идентичные результаты на трех наших тестовых материнских платах с двумя чипсетами.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов
Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

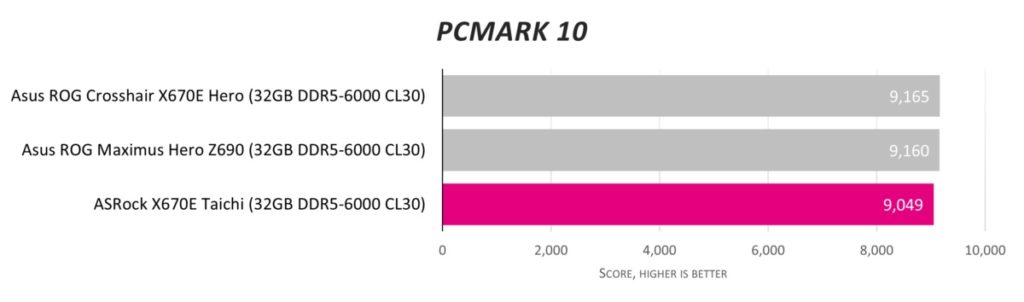

Мы также не можем легко разделить платформы в общих системных тестах, и вы не будете разочарованы, если будете использовать какую-либо из этих трех платформ.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов
Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов
Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов
Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов
Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

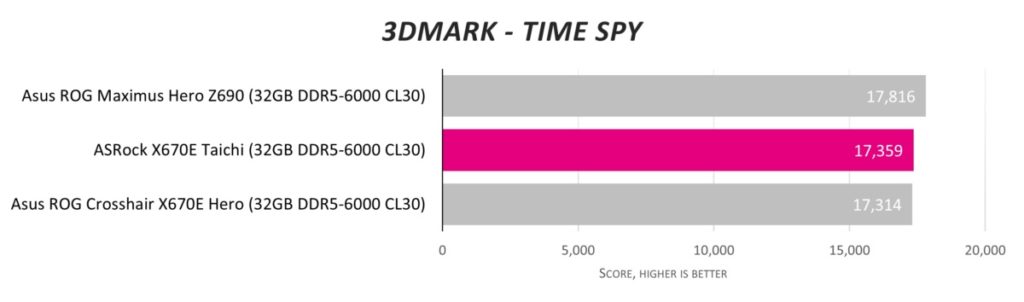

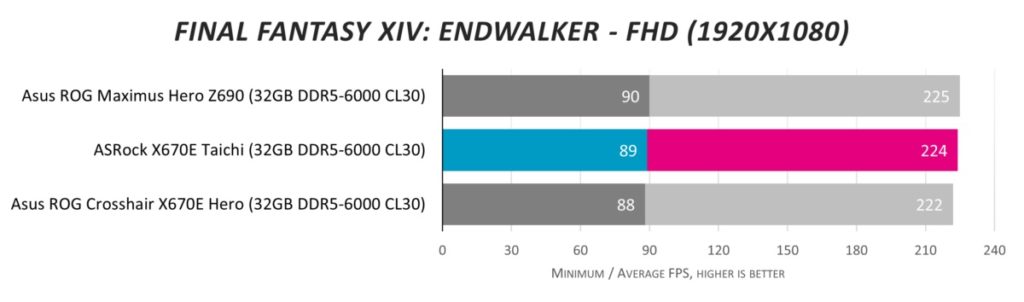

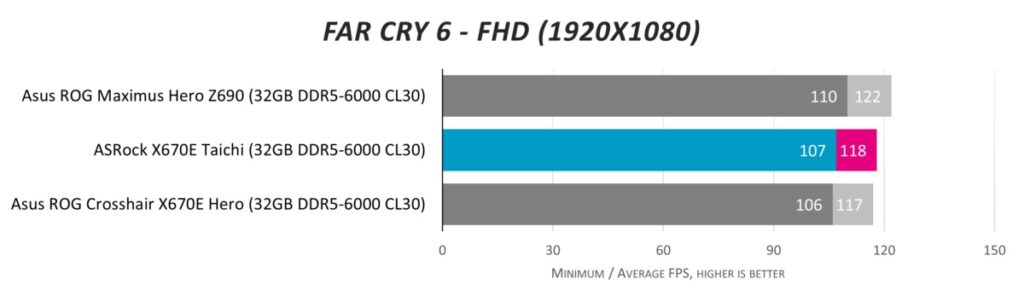

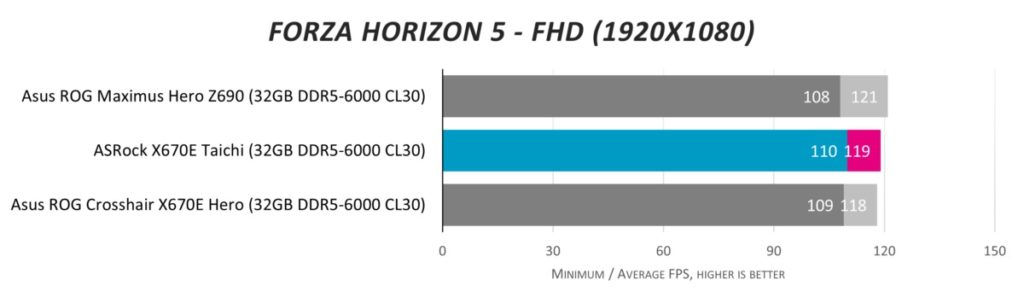

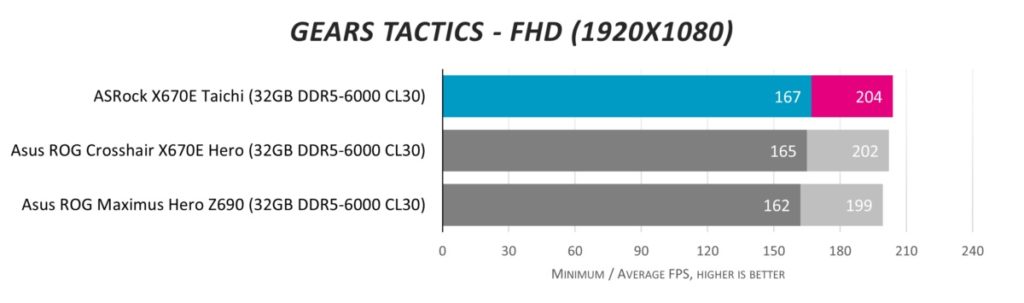

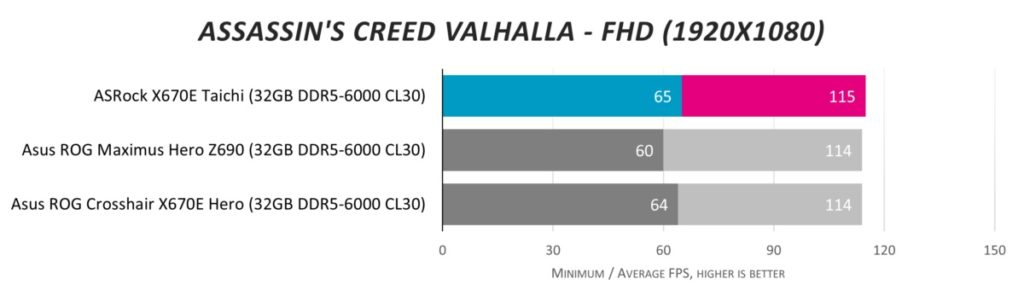

Работайте с мощной GeForce RTX 3080 Founders Edition и с настройками качества в игре, достаточными для приятного просмотра, и мы можем продолжать набрасывать одеяло на результаты.

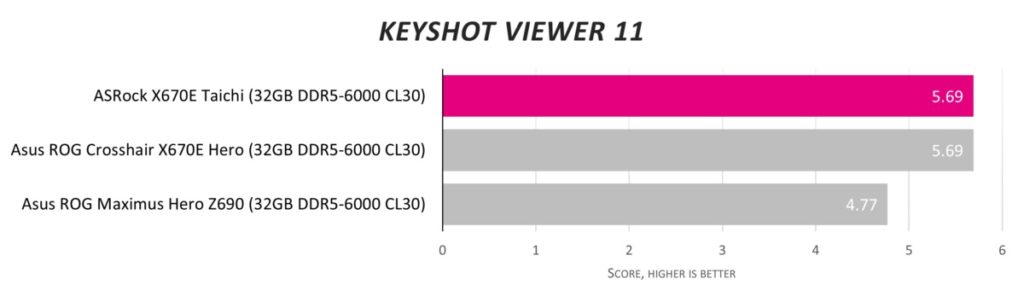

ASRock X670E Taichi прекрасно справляется с созданием контента и более чем подходит для игр.Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

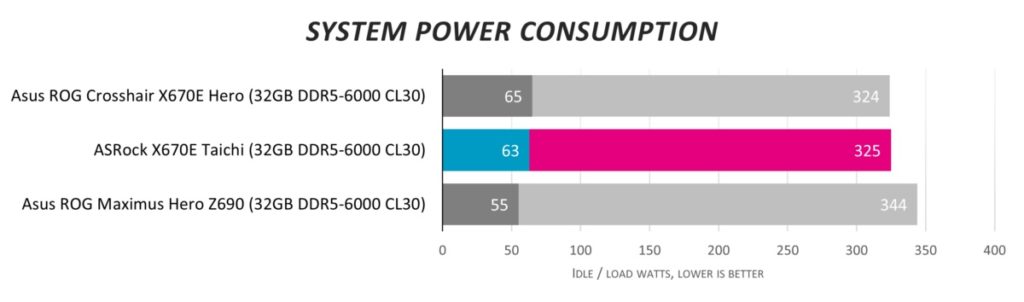

Экстравагантная подача энергии помогает косвенным образом. Шведский стол Renesas достаточно эффективен, чтобы поддерживать максимальную температуру VRM на уровне 54 ° C под нагрузкой, в то время как датчик на двойных чипах PCH регистрирует 50 ° C при полной нагрузке.



Разгон

ASRock X670E TaichiAsus ROG Crosshair X670E Hero
Максимальная частота всех ядер процессора при напряжении 1,292 В.5350 МГц5350 МГц
Максимальная скорость памяти при 1,4 В6400 МТ/с6400 МТ/с
Cinebench R23 многоядерный39 114 баллов39 105 баллов
Gears Tactics — FHD201/165 кадров в секунду200/163 кадров в секунду



Получить гораздо больше от Ryzen 9 7950X проблематично, поскольку в состоянии по умолчанию он находится на краю кривой напряжения/частоты. Работа с разгоном для каждого ядра занимает немного времени, и, учитывая увеличение многоядерного результата Cinebench R23 менее чем на 1000 баллов и небольшое падение в играх — работа на заданной частоте для всех ядер снижает общую скорость разгона — это означает, что для нам, это того не стоит.



Заключение

Благодаря тому, что AMD интегрировала так много возможностей подключения в двухчиповый чипсет X670E, партнеры по материнским платам, желающие сделать все возможное, должны сделать все возможное. Модель Taichi от ASRock ориентирована на энтузиастов и предлагает наиболее впечатляющую конфигурацию, которую когда-либо видели. Способный обеспечить более 2000 А при полном проходе, он спроектирован в энной степени. Это хорошо, так как перенапряжение чипа едва ли щекочет доставку.

Охлаждение тоже отличное, так как мы наблюдаем умеренные температуры под нагрузкой для VRM и чипсета при полной загрузке Ryzen 9 7950X, что позволяет предположить, что ASRock знает, что она делает с рассеиванием тепла.

BIOS может быть простым, и жаль, что 10GbE или OLED-дисплей не вошли в этот список, но в остальном придраться особо не к чему. Тем не менее, ASRock сделает нам одолжение и, пожалуйста, верните движущуюся шестеренку для раздела ввода-вывода!

Полностью готовая для дисков PCIe 5.0 x4 M.2 благодаря этому массивному встроенному радиатору, это плата для сегодняшнего и завтрашнего дня. Зная, что AM5 останется в эксплуатации в течение многих лет, запрашиваемая плата в размере 600 фунтов стерлингов может рассматриваться как многолетняя инвестиция в Ryzen.

Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов



Обзор материнской платы ASRock X670E Taichi: выбор энтузиастов

Вердикт: предлагая потрясающую производительность и предназначенную для энтузиастов, ASRock делает много вещей правильно с Taichi.


ПлюсыМинусы
  • Хорошие температуры
  • Выглядит великолепно
  • Суперпроизводительность
  • Превосходная подача энергии
  • Thunderbolt 4
  • Нет 10GbE
  • Не хватает OLED вау
