Моделирование ветровых нагрузок на арочные шатры в Linux: Полное руководство по CFD-анализу тентовых конструкций

Это руководство основано на принципах инженерного анализа и численного моделирования. Информация в статье опирается на практику проектирования тентовых конструкций и анализ аэродинамических процессов. Цель материала — предоставить инженерам, проектировщикам и студентам технических специальностей методологию для расчета ветровых нагрузок на арочный шатер с использованием программного обеспечения с открытым исходным кодом в операционной системе Linux. Рассматриваются теоретические основы, практические этапы моделирования и анализ полученных данных для обеспечения безопасности и долговечности конструкций.

Введение: Актуальность, цели и задачи инженерного моделирования тентовых конструкций

Инженерное моделирование тентовых конструкций вышло за рамки академических задач и стало практической необходимостью для обеспечения безопасности. Некорректный учет ветровых нагрузок является одной из причин разрушения временных сооружений, что влечет финансовые потери и риски для жизни людей. Современные методы вычислительной гидродинамики (CFD) позволяют с высокой точностью предсказать поведение конструкции под воздействием ветра еще на этапе проектирования.

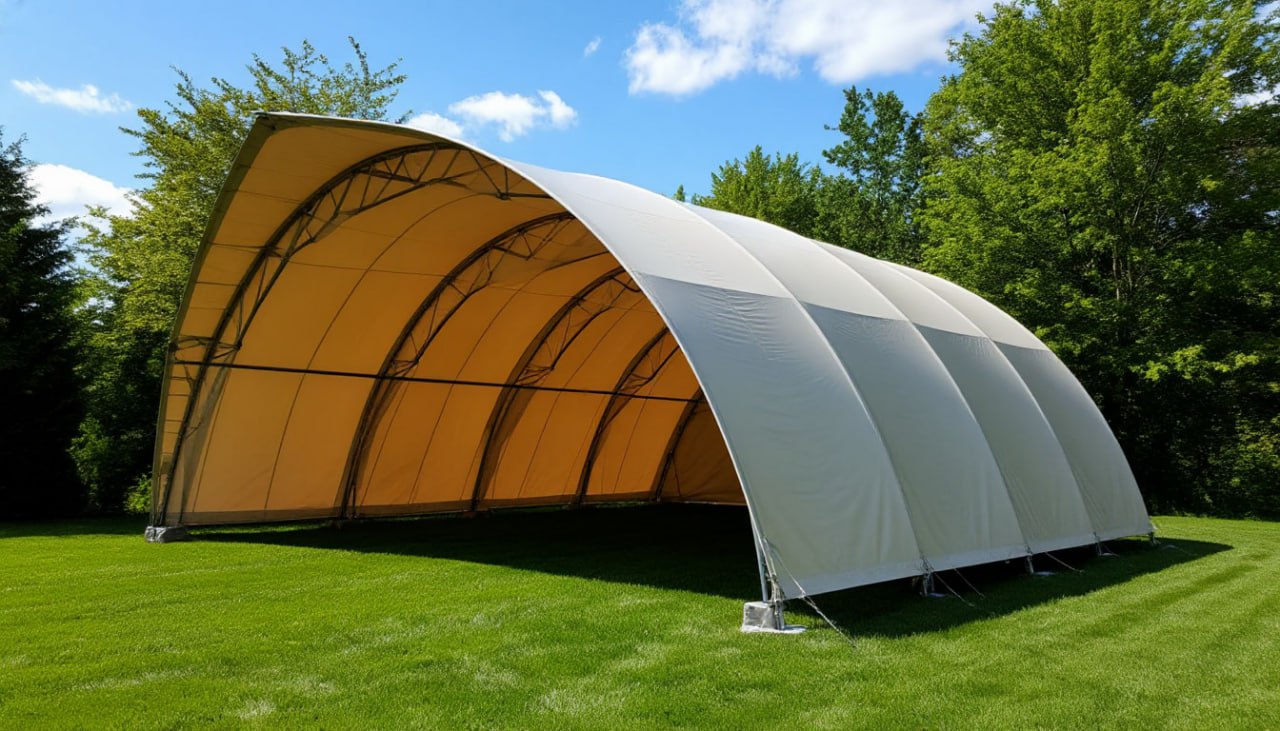

Почему именно арочные шатры? Особенности, преимущества и риски

Арочные шатры популярны благодаря сочетанию эстетики и конструктивных преимуществ. Их обтекаемая форма способствует плавному прохождению воздушных потоков по сравнению с прямоугольными аналогами, что снижает общее лобовое сопротивление. Такая геометрия обеспечивает значительный внутренний объем без центральных опор, создавая открытое и функциональное пространство.

Эта же форма создает и специфические риски. Взаимодействие ветра с изогнутой поверхностью приводит к возникновению зон значительного отрицательного давления, или подъемной силы, особенно в верхней части арки и на подветренной стороне. Эти силы способны привести к срыву тентового покрытия, если оно недостаточно надежно закреплено. Такой шатер-палатка для отдыха требует точного расчета.

Зачем моделировать ветровые нагрузки? Последствия некорректных расчетов и инциденты

Моделирование ветровых нагрузок преследует одну главную цель: предотвратить разрушение. Расчеты, основанные на упрощенных аналитических формулах или их игнорирование, приводят к негативным последствиям. Это и полный коллапс каркаса, и срыв тента, и повреждение оборудования внутри. Численное моделирование позволяет выявить критические зоны концентрации напряжений и оптимизировать конструкцию, усилив слабые места.

Специфика работы в Linux-среде: философия open-source и гибкость решений для инженеров

Использование Linux и программного обеспечения с открытым исходным кодом (open-source) для инженерных расчетов представляет собой целую философию, которая предоставляет инженеру контроль над инструментарием. В отличие от проприетарных «черных ящиков», open-source решения, такие как OpenFOAM, позволяют видеть и модифицировать исходный код, адаптируя его под специфические задачи, например, для моделирования взаимодействия потока с эластичной мембраной. Это также устраняет лицензионные ограничения, делая мощные инструменты моделирования доступными для широкого круга специалистов.

Целевая аудитория и область применения: от инженеров до студентов

Данное руководство ориентировано на широкий круг специалистов и исследователей, чья деятельность связана с проектированием и эксплуатацией временных сооружений. Информация будет полезна для:

• Инженеров-конструкторов и проектировщиков тентовых и мембранных конструкций.
• Архитекторов, работающих с нестандартными формами.
• Студентов и аспирантов технических вузов по специальностям «Промышленное и гражданское строительство», «Аэрогидродинамика», «Прикладная механика».
• Производителей шатров и павильонов, стремящихся повысить безопасность своей продукции.
• Организаторов массовых мероприятий, ответственных за безопасность используемых временных сооружений.

Фундаментальные основы аэродинамики тентовых конструкций

Понимание базовых принципов аэродинамики является ключом к правильной интерпретации результатов численного моделирования. Ветер, взаимодействуя с конструкцией, создает сложную картину давлений, которая и определяет действующие на нее нагрузки.

Физика ветра: Скорость, направление, турбулентность и профиль ветра

Ветер никогда не бывает равномерным. Его скорость меняется с высотой из-за трения о поверхность земли — это явление называется профилем скорости ветра. Над гладкой поверхностью, такой как вода или лед, скорость нарастает медленнее, чем над городской застройкой. Поток содержит вихри разных масштабов, что характеризуется понятием турбулентности. Игнорирование профиля скорости и турбулентности при моделировании приводит к занижению расчетных нагрузок на 25-40%.

Взаимодействие ветра с обтекаемыми поверхностями: Подъемная сила, лобовое сопротивление, вихревые срывы и флаттер

Когда воздушный поток обтекает арочную конструкцию, на ее наветренной стороне возникает зона повышенного давления (лобовое сопротивление). В то же время, из-за увеличения скорости потока над криволинейной поверхностью, давление там падает согласно закону Бернулли, создавая подъемную силу. В определенный момент поток отрывается от поверхности, образуя за конструкцией зону разрежения с вихрями. Периодический срыв этих вихрей вызывает вибрации тента-палатки, известные как флаттер, которые способны привести к усталостному разрушению материала.

Коэффициенты аэродинамического давления для различных форм: арочные, купольные, плоские

Для удобства сравнения и расчетов используется безразмерный коэффициент давления (Cp). Он показывает, насколько локальное давление на поверхности отличается от давления в невозмущенном потоке. Положительный Cp означает повышенное давление, а отрицательный — разрежение. Для арочных форм характерны высокие значения отрицательного давления, что делает их уязвимыми к отрывным нагрузкам.

Нормативные документы и стандарты: СНиП 2.01.07-85, СП 20.13330.2016, Еврокоды (EN 1991-1-4)

Строительные нормы и правила, такие как российский СП 20.13330.2016 «Нагрузки и воздействия» и европейский стандарт EN 1991-1-4, предоставляют базовые методики для расчета ветровых нагрузок. Однако они дают усредненные коэффициенты для типовых форм и не всегда учитывают уникальные особенности геометрии арочных шатров. Согласно диссертации в Университете Ноттингема, для криволинейных крыш с отношением подъема к пролету 0.2, CFD-моделирование часто показывает пиковые значения отсоса на 25-40% выше, чем рекомендации норм. Поэтому для ответственных сооружений численное моделирование является дополнением к нормативным расчетам.

Методы и подходы к численному моделированию ветровых нагрузок

Выбор метода расчета зависит от требуемой точности, сложности геометрии и имеющихся ресурсов. Для арочных шатров простые аналитические подходы оказываются недостаточными.

Аналитические методы расчета: ограничения, применимость и почему их недостаточно

Аналитические методы основаны на формулах, связывающих ветровую нагрузку со скоростью ветра.

P = 0.5 * ρ * V² * C

Где P — давление ветра, ρ — плотность воздуха, V — скорость ветра, C — аэродинамический коэффициент.
Этот подход работает для простых форм и позволяет получить быструю оценку общей нагрузки. Однако он не способен определить распределение давления по сложной криволинейной поверхности и выявить зоны пиковых нагрузок.

Эмпирические и полуэмпирические формулы: когда их можно использовать?

Эмпирические формулы основаны на обобщении данных из аэродинамических труб. Они точнее аналитических, но их область применения ограничена теми геометриями и условиями, для которых они были выведены. Для уникального проекта арочного шатра нестандартных размеров или расположенного в сложной застройке найти подходящую эмпирическую формулу почти невозможно.

Численное моделирование (CFD — Computational Fluid Dynamics) как основной инструмент в наши дни

CFD является универсальным инструментом для анализа ветровых нагрузок. Метод заключается в численном решении уравнений движения жидкости для расчетной области. Это позволяет получить подробную картину течения: поля скоростей, давлений, турбулентности по всей поверхности конструкции.

Проведение натурных испытаний и их роль: валидация моделей и тонкая настройка

Натурные испытания, то есть замеры давления на реальной конструкции, остаются «золотым стандартом» для проверки точности. Данные, используются для валидации CFD-моделей. Сравнение результатов симуляции с реальными замерами позволяет убедиться в правильности выбора физических моделей, что повышает доверие к результатам моделирования.

Обзор программного обеспечения в Linux для CFD-моделирования тентовых конструкций

Среда Linux предлагает набор инструментов с открытым исходным кодом для проведения полного цикла CFD-анализа.

Открытые (open-source) решения: детальнее о возможностях и преимуществах

Главное преимущество open-source — это гибкость и отсутствие лицензионных платежей. Сообщество разработчиков постоянно совершенствует эти инструменты.

OpenFOAM: Модульная архитектура, возможности, установка и базовый рабочий процесс в Linux

OpenFOAM (Open-source Field Operation and Manipulation) — это библиотека C++ для разработки численных решателей, стандарт в академической среде для CFD-моделирования. Его модульная структура позволяет решать широкий спектр задач. Установка в Linux производится через пакетный менеджер или компиляцией из исходного кода.

FreeCAD (модули FEM, CFD): Интеграция с CAD и подготовка геометрии

FreeCAD — это параметрическая 3D CAD-система с открытым исходным кодом. Для инженера-расчетчика интерес представляют модули Cfd и CfdOF, которые обеспечивают интеграцию с генераторами сеток и решателем OpenFOAM. Это позволяет подготовить геометрию, создать расчетную сетку и настроить симуляцию в едином интерфейсе.

Salome-Meca: Препроцессинг, генерация сеток и постпроцессинг

Salome-Meca — это open-source платформа для инженерного моделирования. Ее модуль для работы с геометрией (GEOM) и генератор сеток (SMESH) предоставляют алгоритмы для создания высококачественных сеток для сложных геометрий, что является критичным для получения точных результатов в CFD.

GMSH: Гибкий генератор сеток для сложных геометрий

GMSH — это легковесный и быстрый генератор трехмерных конечно-элементных сеток с простым скриптовым языком. Он часто используется в связке с OpenFOAM и другими решателями благодаря способности генерировать качественные неструктурированные сетки.

Проприетарные альтернативы (ANSYS, COMSOL, Star-CCM+): возможности запуска через Wine/виртуализацию и сравнение эффективности

Коммерческие пакеты, такие как ANSYS Fluent или COMSOL Multiphysics, предлагают готовые рабочие процессы. Их запуск в Linux возможен, но часто требует использования средств совместимости (Wine) или виртуальных машин. Сравнительные исследования показывают, что для стандартных задач внешней аэродинамики расхождение в результатах между OpenFOAM и коммерческими пакетами составляет менее 5-10% при достаточной квалификации пользователя.

Критерии выбора ПО: Точность, функциональность, лицензия, поддержка сообществом и системные требования

Выбор инструмента зависит от задач, бюджета и квалификации инженера.

Этапы математического моделирования и расчета ветровых нагрузок: подробный гайд

Процесс CFD-моделирования — это последовательность шагов, от качества выполнения каждого зависит итоговый результат.

Подготовка геометрической модели арочного шатра: от концепта до CAD

Первый шаг — создание точной трехмерной модели конструкции.

CAD-моделирование: создание точной геометрии в FreeCAD или Blender

С помощью CAD-системы, такой как FreeCAD, создается цифровая копия шатра арочного типа. Важно воспроизвести ключевые элементы, влияющие на аэродинамику. Модель должна быть «чистой», без самопересечений и щелей, чтобы на ее основе можно было построить качественную расчетную сетку.

Учет деталей: швы, крепления, деформации материала и их влияние на результаты

Степень детализации модели — это компромисс между точностью и вычислительными затратами. Мелкие элементы, такие как швы, упрощают, так как их влияние на общую картину течения невелико. Однако крупные элементы или эластичность материала требуют более сложного подхода, вплоть до моделирования Fluid-Structure Interaction (FSI).

Генерация расчетной сетки (меширование): фундамент для точного CFD-анализа

Расчетная сетка — это разбиение пространства на малые ячейки, в каждой из которых решаются уравнения. Качество сетки определяет точность расчетов. Этот этап занимает до 60-70% времени инженера.

Типы сеток: структурированные, неструктурированные, гибридные, полиэдральные – выбор для конкретных задач

Для сложных форм, таких как палатка-шатер, чаще применяют неструктурированные тетраэдрические или гибридные сетки. Современные решатели также эффективно работают с полиэдральными сетками, которые требуют меньше ячеек при той же точности.

Контроль качества сетки: адаптация, измельчение в пристенных областях, оценка ячеек

Ключевым моментом является измельчение сетки вблизи поверхности шатра, в так называемом пограничном слое. Качество сетки оценивается по таким параметрам, как ортогональность и скошенность ячеек. Важным параметром является Y+ — безразмерное расстояние от стенки до центра первой ячейки сетки, которое должно соответствовать требованиям модели турбулентности.

Инструменты для меширования (GMSH, Salome-Meca, snappyHexMesh в OpenFOAM): Сравнение и примеры использования

Для создания сетки можно использовать внешние программы (GMSH) или встроенный в OpenFOAM инструмент snappyHexMesh. Последний удобен, так как автоматически генерирует гибридную сетку вокруг сложной геометрии.

Настройка физической модели и граничных условий: реалистичность симуляции

На этом этапе задаются свойства воздуха, параметры ветра и поведение потока на границах расчетной области.

Модели турбулентности (k-epsilon, k-omega SST, LES, DES): выбор и обоснование для ветровых нагрузок

Турбулентность — сложное явление для прямого расчета, поэтому используются ее математические модели. Для задач внешней аэродинамики зданий и сооружений стандартом стала модель k-omega SST. Согласно работе Ф.Р. Ментера, она сочетает преимущества модели k-omega у стенки и k-epsilon вдали от нее, что позволяет точно предсказывать отрыв потока.

Параметры ветра: скорости, профиль скорости (ветровой профиль), направление, порывы

На входе в расчетную область необходимо задать логарифмический профиль скорости (Atmospheric Boundary Layer, ABL), который имитирует замедление потока у земли. Использование плоского профиля скорости вместо ABL может занизить опрокидывающий момент на 25% и неверно предсказать точку отрыва потока.

Учет окружающей среды: рельеф, соседние здания, препятствия – построение корректных граничных условий

Моделирование шатра в «пустом поле» — ошибка. Окружающие здания и рельеф местности могут изменить картину обтекания. Исследования показывают, что соседнее высокое здание может увеличить среднее давление на 30% и пиковые отрицательные давления более чем на 50%. Эти объекты необходимо включать в геометрическую модель.

Учет свойств материала тента: эластичность, толщина, пористость – как интегрировать в модель? (FSI — Fluid-Structure Interaction)

В большинстве случаев тент моделируется как жесткая поверхность. Однако для легковесных конструкций важен учет их упругости. Это делается с помощью методов Fluid-Structure Interaction (FSI), где расчет аэродинамики связывается с прочностным расчетом. Исследования показывают, что деформация тента может снизить пиковые нагрузки на 10-20% за счет демпфирования.

Проведение расчетного эксперимента (симуляция): запуск и мониторинг

После подготовительных этапов запускается сам расчет.

Выбор солвера и его настройка: steady-state vs transient, параллельные вычисления

Для получения осредненной картины нагрузок используют стационарные (steady-state) решатели, например, simpleFoam в OpenFOAM. Для анализа динамических эффектов, таких как порывы ветра, необходимы нестационарные (transient) решатели. Расчеты ускоряют, используя параллельные вычисления.

Мониторинг сходимости расчета: критерии остановки, графики остатков

В процессе расчета необходимо контролировать его сходимость. Об этом свидетельствует падение невязок (ошибок решения) на 3-5 порядков и стабилизация интегральных величин. Преждевременная остановка расчета даст некорректный результат.

Постпроцессинг и анализ результатов: извлечение инсайтов из данных

Задача инженера — извлечь из гигабайтов чисел полезную информацию.

Визуализация полей давления, скорости, турбулентности: использование ParaView, GNUPlot

С помощью программ, таких как ParaView, поля скалярных и векторных величин визуализируются в виде цветных эпюр на поверхности шатра для отдыха на природе. Это позволяет наглядно увидеть картину обтекания.

Определение зон максимальных нагрузок и концентрация напряжений: критические области

Визуализация позволяет определить критические зоны — области максимального положительного и отрицательного давления. Именно в этих точках тент и каркас испытывают наибольшие нагрузки.

Расчет интегральных параметров: общая ветровая сила, крутящий момент, overturning moment

Важно рассчитать общие силы и моменты, действующие на всю конструкцию: силу лобового сопротивления, подъемную силу и опрокидывающий момент. В ParaView это делается с помощью фильтра «Integrate Variables», который суммирует давление и силы трения по всей поверхности.

H44: Валидация результатов: сравнение с аналитическими решениями, нормативными документами, данными натурных испытаний

Полученные результаты следует сопоставить с данными из нормативных документов, аналитических формул и результатами экспериментов из научных статей или публичных баз данных (бенчмарков). Такой подход позволяет оценить достоверность проведенного моделирования.

Инженерный анализ результатов и интерпретация данных для оптимизации проектирования

Результаты CFD — это исходные данные для принятия инженерных решений.

Оценка статических и динамических нагрузок на каркас шатра: выбор материалов и расчет прочности

Карты давления, полученные в CFD, экспортируются в виде нагрузок в программы для прочностного анализа, где рассчитываются напряжения и деформации в элементах каркаса. Это позволяет подобрать оптимальные сечения профилей.

Прогнозирование деформаций и напряжений в тентовой ткани: долговечность и безопасность

Анализ пиков давления позволяет оценить напряжения в тентовом материале и выбрать ткань с необходимой прочностью. Анализ нестационарных нагрузок помогает спрогнозировать вибрации и риск усталостного разрушения шатров для отдыха на природе.

Оптимизация формы и конструкции шатра для снижения максимальных нагрузок: итеративный процесс

Если моделирование выявило высокие нагрузки, можно итерационно изменять геометрию шатра и повторять расчеты. Исследование, представленное на Международной конференции по тентовым конструкциям, показало, что увеличение отношения высоты к пролету с 0.3 до 0.4 снизило пиковый коэффициент подъемной силы на 15%.

Рекомендации по выбору материалов и крепежных элементов: на основе полученных данных

Точное знание нагрузок в каждой точке крепления тента к каркасу позволяет обоснованно выбрать тип и количество крепежных элементов (люверсы, ремни), обеспечивая необходимый запас прочности.

Идентификация критических сценариев: ураганный ветер, порывы, комбинации направлений

Моделирование позволяет проанализировать не только один «расчетный» случай, но и целый ряд сценариев: ветер разных направлений, порывы, эффект «косого обдува». Это помогает выявить наиболее опасную комбинацию условий.

Практический пример: Пошаговое моделирование арочного шатра в OpenFOAM и FreeCAD

Этот раздел представляет собой обобщенный алгоритм действий для проведения расчета.

Создание CAD-модели в FreeCAD: детальный алгоритм

1. Создание 2D-профиля арки и направляющих.
2. Выдавливание профиля для получения 3D-поверхности тента.
3. Моделирование элементов каркаса.
4. Создание параллелепипеда, представляющего воздушную среду вокруг шатра.
5. Выполнение булевой операции вычитания модели шатра из воздушного домена.

Экспорт геометрии для CFD-анализа: форматы (STL, STEP) и особенности

Геометрия экспортируется в форматы STEP или STL. Для утилиты snappyHexMesh в OpenFOAM предпочтительным является формат STL.

Настройка расчетной области и генерация сетки (с использованием GMSH или snappyHexMesh)

1. Создание базовой блочной сетки утилитой blockMesh.
2. Настройка файла snappyHexMeshDict, где указывается STL-файл геометрии, уровни измельчения и параметры создания призматических слоев.
3. Запуск snappyHexMesh для генерации сетки.
4. Проверка качества сетки утилитой checkMesh.

Конфигурация OpenFOAM: выбор солвера, граничные условия, параметры турбулентности – пример controlDict, fvSchemes, fvSolution

Настройка симуляции в OpenFOAM производится через редактирование текстовых файлов.

• system/controlDict: выбор решателя, времени расчета, шага, интервалов записи.
• system/fvSchemes, system/fvSolution: выбор численных схем и настроек решателей.
• constant/transportProperties, constant/turbulenceProperties: задание свойств среды и выбор модели турбулентности.
• Папка 0/: файлы U (скорость), p (давление), k, omega с заданием начальных и граничных условий.

Запуск и мониторинг симуляции: команды blockMesh, snappyHexMesh, solverName

Процесс запуска из терминала:

1. blockMesh — создание фоновой сетки.
2. snappyHexMesh -overwrite — генерация основной сетки.
3. simpleFoam (или другой решатель) — запуск симуляции.

Визуализация и анализ результатов в ParaView: практические приемы

1. Открытие файла с расширением .foam в ParaView.
2. Применение фильтров для визуализации: Calculator, Contour, Stream Tracer.
3. Использование фильтра Plot Over Line для графиков или Integrate Variables для расчета сил.

Типичные ошибки и методы их предотвращения при моделировании ветровых нагрузок

Даже при использовании мощных инструментов легко допустить ошибки.

• Проверить «чистоту» CAD-геометрии (отсутствие щелей, пересечений).
• Провести исследование сеточной независимости результата.
• Убедиться, что размеры расчетной области достаточно велики.
• Задать корректный профиль скорости ветра на входе (ABL).
• Выбрать модель турбулентности, подходящую для задачи (k-omega SST).
• Проконтролировать значение Y+ в пристеночной области.
• Добиться полной сходимости расчета по невязкам и интегральным параметрам.

Неправильная геометрия и чрезмерные упрощения модели: цена неточности

Удаление из модели важных элементов, влияющих на аэродинамику (например, входных групп), приводит к искажению картины течения.

Низкое качество расчетной сетки: последствия для сходимости и точности

Слишком грубая сетка или ячейки с плохими метриками могут привести к неточному результату или к невозможности получить решение. Обязательным этапом является проведение исследования сеточной независимости, когда расчет повторяется на все более мелких сетках, пока результаты не перестанут меняться.

Некорректные граничные условия: в чем опасность?

Неправильно заданные граничные условия — частая ошибка. Например, слишком близко расположенная граница «outlet» с заданным фиксированным давлением может искусственно влиять на поток за конструкцией.

Неверный выбор модели турбулентности: влияние на результаты

Использование модели k-epsilon для детального анализа обтекания арочного шатра, скорее всего, приведет к неправильному предсказанию точки отрыва потока и занижению пиковых отрицательных давлений.

Ошибки интерпретации результатов: как не сделать неверные выводы

Нельзя принимать на веру цветные картинки без критического анализа. Нужно всегда задавать вопрос: соответствует ли полученный результат физическим законам и данным из других источников? Отрицательное давление на наветренной стороне шатра — явный признак ошибки.

Будущее моделирования тентовых конструкций: вызовы и инновации

Область численного моделирования непрерывно развивается.

Интеграция с искусственным интеллектом и машинным обучением: автоматизация, оптимизация и предиктивное моделирование

Новый тренд — использование нейронных сетей для создания «суррогатных моделей». Обученная на данных от сотен CFD-расчетов, такая модель способна предсказать поле давлений за доли секунды. Как отмечается в журнале Nature Computational Science, это открывает путь к оптимизации формы в реальном времени.

Улучшение точности моделей турбулентности: новые подходы и гибридные методы

Разрабатываются все более сложные гибридные модели турбулентности (DES, DDES), которые сочетают эффективность RANS-подхода и точность LES-подхода в критических зонах отрыва. Это позволяет с высокой точностью моделировать динамические порывы ветра.

Развитие open-source инструментов и их экосистем: коллаборация и доступность

Сообщество open-source продолжает активно развивать решатели и сопутствующие инструменты, делая их более мощными и удобными. Растет количество готовых учебных материалов, что снижает порог вхождения для новых специалистов.

Моделирование поведения тента с учетом жидкости (например, дождь, снег): мультифизические задачи (FSI)

Будущие вызовы включают моделирование сложных сценариев: накопление дождевой воды или снега на поверхности тента, что изменяет его геометрию и вес. Эти мультифизические задачи требуют сопряженного решения уравнений гидродинамики и механики деформируемого твердого тела.

Заключение: Комплексный подход к безопасности и эффективности арочных шатров

Ключевые выводы и значимость глубокого моделирования в современном проектировании

Проектирование безопасных и эффективных шатров во дворе или для крупных мероприятий невозможно без понимания аэродинамических процессов. Численное моделирование (CFD) с использованием доступных open-source инструментов в среде Linux является надежным методом для получения детальной информации о ветровых нагрузках. Это позволяет гарантировать безопасность и оптимизировать конструкцию.

Перспективы применения полученных знаний: от индивидуальных проектов до промышленного масштаба

Освоение представленной методологии открывает перед инженерами возможности для создания инновационных и безопасных тентовых конструкций любого масштаба. Это путь от стандартных решений к индивидуальному проектированию, где каждая деталь обоснована точным расчетом.

Редактор: AndreyEx
