Схемы разъемов 12VHPWR 600W для питания графических процессоров

Обнаружен новый разъем питания высокой плотности, разработанный как часть стандарта PCIe 5.0 и, по слухам, присутствующий на Nvidia GeForce RTX 3090 Ti. Новый разъем, получивший название 12VHPWR, может обеспечивать до 600 Вт через 12 контактов, потребляемая мощность, для которой обычно требуется, чтобы графическая карта была оснащена четырьмя 8-контактными разъемами питания Molex.

В августе прошлого года вышло собственное дизайнерское решение Nvidia для этой проблемы – новый компактный 12-контактный разъем питания (19 мм), который заменил два типичных 8-контактных разъема на платах высокого класса, и который стал стандартным для Founders Edition. Графические процессоры , если не много БП. Новый 12VHPWR может обеспечить гораздо большую мощность, более ориентирован на будущее и, вероятно, получит широкое распространение при поддержке PCI-SIG, который также называется «разъемом высокой мощности (H+)».

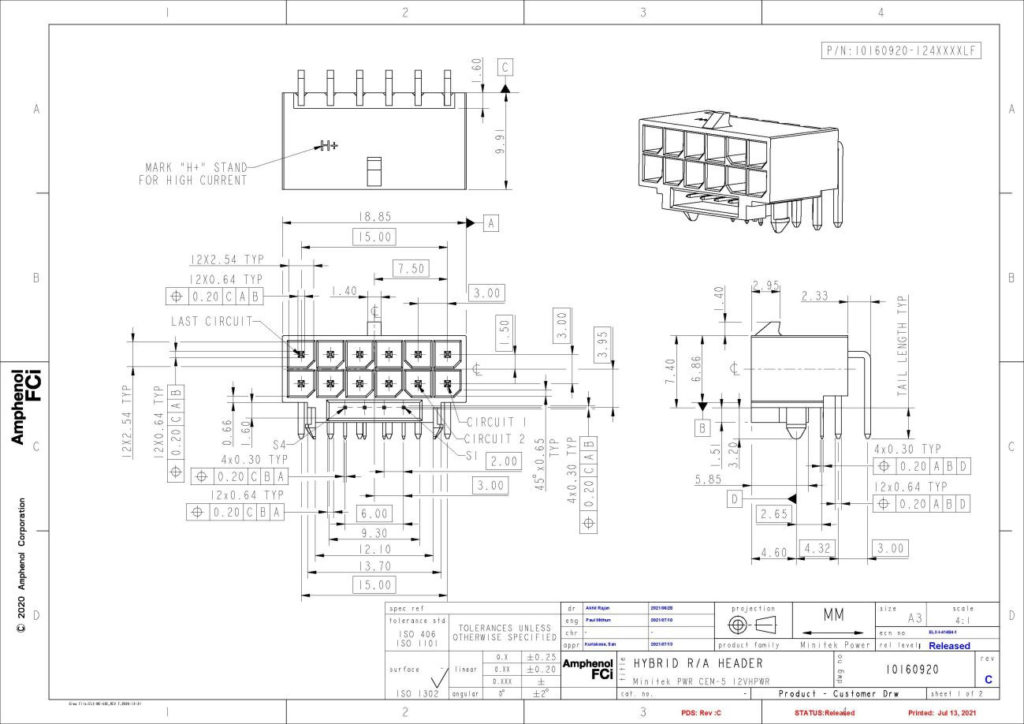

Некоторые поставщики компонентов для ПК уже начали перечислять вилки и кабели 12VHPWR/H+, и на основе этих источников лаборатория Игоря составила схему, объясняющую различные функции разъема.

Таким образом, 12VHPWR имеет 12 контактов, каждый из которых умещается в квадрате 3 мм (расстояние между 8 контактами Molex составляет 4,2 мм) в два ряда для разъема шириной 18,85 мм, что немного шире, чем у старого 8-контактного Molex. один. Эта новая розетка может обеспечивать постоянный ток 55 А при 12 В для теоретической максимальной мощности 660 Вт (600 Вт плюс 10-процентное резервирование).

При более внимательном рассмотрении схемы Игоря вы можете увидеть серию из четырех контактов под 12 контактами основного разъема. Эти четыре контакта предназначены для передачи сигналов боковой полосы, но мы точно не знаем, для каких целей они будут использоваться. Что касается кабельной разводки, спецификация требует использования кабелей более высокого качества (поскольку они будут передавать больше энергии на меньшей площади), чтобы предотвратить проблемы на этом этапе проектирования. Качество кабеля, вероятно, будет широко упоминаться в рекламных материалах производителей блоков питания и аксессуаров для ПК, но я надеюсь, что они не попали в заголовки не по той причине.

Лаборатория Игоря внимательно изучает возможности каждого вывода 12VHPWR с обсуждением схемы распиновки разъема H +.
