Акустический шум в электронике: детальный разбор причин, почему гудят и свистят дроссели

Знакома ли вам ситуация: вы включаете новый монитор, мощный блок питания или светодиодный светильник, и тишину в комнате нарушает едва заметный, но назойливый высокочастотный писк или гул? Зачастую источником этого акустического дискомфорта являются не вентиляторы или механические части, а скромные электронные компоненты. Многие инженеры и энтузиасты сталкиваются с тем, что даже самые качественные синфазные дроссели и другие катушки индуктивности могут становиться источником шума. Это явление не только раздражает слух, но и может сигнализировать о неоптимальных режимах работы схемы или потенциальных проблемах с надежностью. В этой статье мы глубоко погрузимся в физику процесса, разберем, почему дросселипоют, и проанализируем, какие факторы на это влияют и как с этим боро .

Физика звука: фундаментальные причины шума в катушках индуктивности

Чтобы понять, как бороться с акустическим шумом, необходимо сначала разобраться в его первопричинах. Звук это механическая волна, распространяющаяся в упругой среде. В нашем случае средой является воздух, а источником волн вибрирующий компонент, то есть дроссель. Но что заставляет его вибрировать? В основе этого явления лежат фундаментальные физические принципы, связанные с взаимодействием электрического тока и магнитных полей.

Любой акустический шум от электронного компонента это следствие преобразования электрической энергии в механическую энергию вибрации. Задача инженера минимизировать этот нежелательный побочный эффект.

Рассмотрим три основных механизма, заставляющих дросселипеть.

1. магнитострикция:дыхание магнитного сердечника

Это, пожалуй, самая распространенная и основная причина шума в дросселях с ферромагнитными сердечниками (изготовленными из феррита, порошкового железа и т.д.). Магнитострикция это свойство ферромагнитных материалов изменять свои физические размеры и форму при воздействии на них магнитного поля. Когда через обмотку дросселя протекает переменный ток, он создает переменное магнитное поле в сердечнике. Под действием этого поля сердечник начинает циклически сжиматься и расширяться буквальнодышать.

Эти микроскопические деформации, происходящие с высокой частотой, заставляют вибрировать как сам сердечник, так и корпус компонента, создавая звуковые волны. Интенсивность шума напрямую зависит от нескольких факторов:

• Материал сердечника: Разные ферромагнитные материалы обладают разным коэффициентом магнитострикции. Некоторыемягкие ферриты более подвержены этому эффекту.
• Величина тока и индукция: Чем выше амплитуда переменной составляющей тока и, соответственно, индукция магнитного поля в сердечнике, тем сильнее деформации и громче шум.
• Частота тока: Человеческое ухо воспринимает звуки в диапазоне примерно от 20 Гц до 20 к Гц. Если частота переключения в импульсном источнике питания (или частота пульсаций тока) попадает в этот диапазон, шум становится слышимым. Особенно неприятен писк в диапазоне 2-10 к Гц, где наш слух наиболее чувствителен.

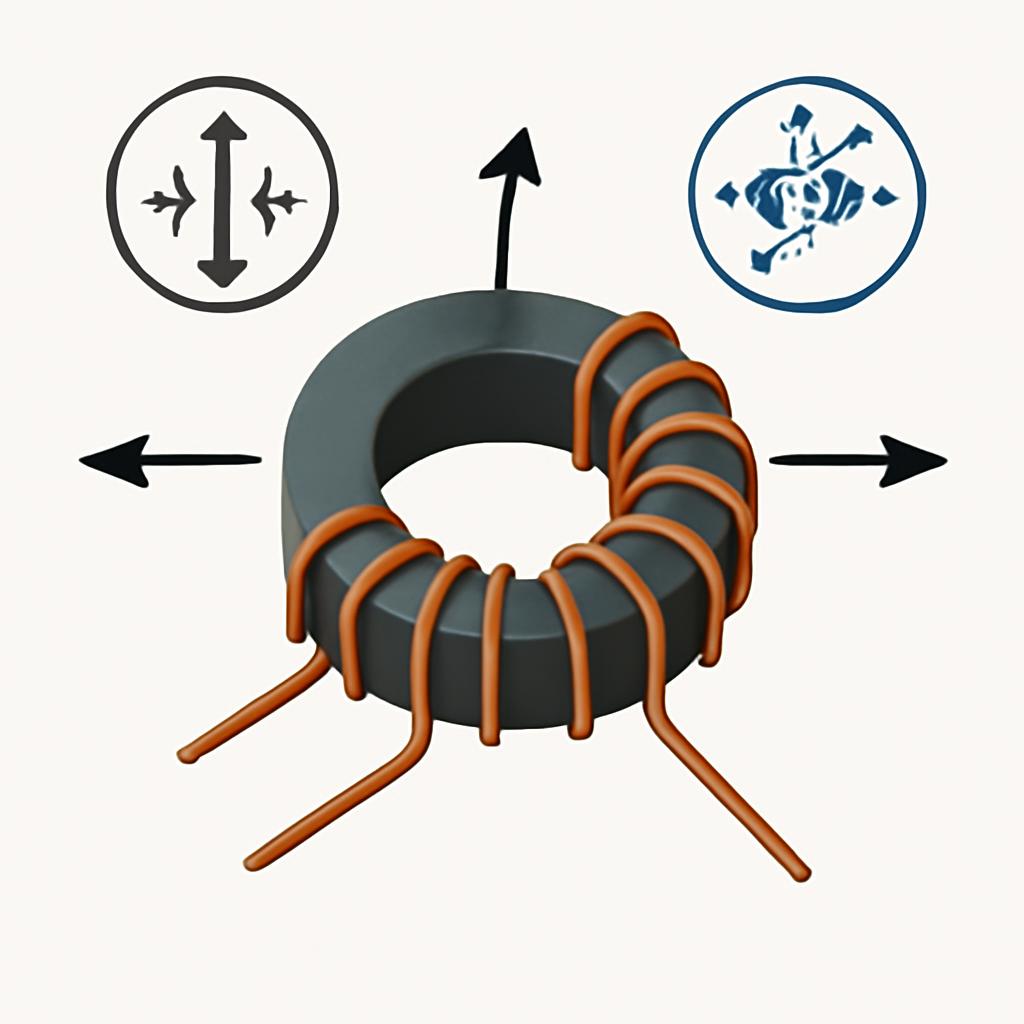

Основными источниками шума являются механические колебания сердечника (магнитострикция) и вибрация витков обмотки под действием электродинамических сил.

2. электродинамические силы (сила лоренца)

Второй важный механизм это вибрация самих витков обмотки. Согласно закону Ампера (и более общему закону силы Лоренца), на проводник с током, помещенный в магнитное поле, действует сила. В катушке индуктивности каждый виток создает магнитное поле, которое воздействует на соседние витки. Когда по обмотке течет переменный ток, эти силы также становятся переменными, заставляя витки притягиваться и отталкиваться друг от друга и от сердечника.

Если витки обмотки не зафиксированы достаточно жестко, они начинают вибрировать подобно струнам музыкального инструмента, генерируя звук.

Этот эффект особенно заметен в следующих случаях:

• Дроссели без сердечника (воздушные): В них нет магнитострикции, и шум создается исключительно вибрацией обмоток.
• Некачественная намотка и пропитка: Если витки уложены неплотно, а компаунд или лак, который должен их скреплять, нанесен неравномерно или отсутствует, у проводников появляетсясвобода для колебаний.
• Высокие пиковые токи: Сила взаимодействия пропорциональна квадрату тока, поэтому в мощных импульсных преобразователях, где протекают большие токи, этот механизм вносит значительный вклад в общий шум.

3. косвенные причины: резонанс и пьезоэлектрический эффект

Иногда сам дроссель может быть относительнотихим, но он становится катализатором шума для всей системы. Важно учитывать и эти факторы.

Механический резонанс: Частота вибраций дросселя, вызванных магнитострикцией или силами Лоренца, может совпасть с собственной резонансной частотой печатной платы, корпуса устройства или других крупных компонентов. В этом случае плата или корпус начинают работать как резонатор, многократно усиливая изначально тихий звук. Это похоже на то, как маленький камертон может заставить гудеть весь стол, если его поставить на столешницу.

Пьезоэлектрический эффект в соседних компонентах: Часто виновникомпоющего блока питания является не сам дроссель, а егососед многослойный керамический конденсатор (MLCC). Эти конденсаторы, особенно высоковольтные, проявляют сильный пьезоэлектрический эффект: они изменяют свои размеры под действием приложенного напряжения. Пульсации напряжения в цепи заставляют их вибрировать с высокой частотой, издавая характерный писк. Поскольку дроссели и конденсаторы часто стоят рядом в LC-фильтрах, бывает сложно определить истинный источник шума без специального оборудования.

Факторы, влияющие на акустический шум: от схемотехники до конструкции компонента

Мы разобрались с фундаментальной физикой, заставляющей дроссели вибрировать. Однако в реальных устройствах одни компоненты остаются безмолвными, а другие становятся источником назойливого писка. Почему так происходит? Ответ кроется в совокупности факторов: от режима работы всей схемы до мельчайших конструктивных особенностей самого дросселя. Давайте детально проанализируем, что именно превращает теоретическую возможность шума в реальную проблему.

Схемотехнические факторы: где зарождается проблема

Чаще всего корень зла находится не в самом дросселе, а в электрических режимах, которые для него задает схема. Именно здесь определяются характеристики тока, которые и станутспусковым крючком для механических вибраций.

Частота переключения и режимы работы

Ключевой параметр любого импульсного преобразователя рабочая частота. Если она находится в слышимом для человека диапазоне (условно от 20 Гц до 20 к Гц), то шум практически гарантирован. Современные преобразователи работают на частотах в сотни килогерц и даже мегагерцы, что, казалось бы, должно решать проблему. Но есть нюансы.

Наиболее частой причинойпоющих блоков питания является работа в режимах энергосбережения на малых нагрузках, таких как Burst Mode или PFM (Pulse Frequency Modulation).

В погоне за высоким КПД при низкой нагрузке (например, когда ваш ноутбук находится в режиме ожидания) контроллер преобразователя переходит в специальный режим. Вместо непрерывной генерации импульсов высокой частоты он выдает их пачками (bursts). Сами импульсы в пачке имеют высокую частоту (сотни к Гц), но частота следования этих пачек может легко попасть в слышимый диапазон от сотен герц до нескольких килогерц. Именно эта низкочастотная модуляция и заставляет дроссельпеть.

Форма и амплитуда тока

Не менее важна и форма тока, протекающего через катушку. Чем резче его изменения (высокий показатель di/dt скорость нарастания тока) и чем больше его амплитуда, тем сильнее электродинамические силы и магнитострикционный эффект.

• Режим непрерывных токов (CCM): Ток через дроссель никогда не падает до нуля. Пульсации относительно невелики. Это наиболеетихий режим работы.
• Режим прерывистых токов (DCM): Ток в каждом цикле падает до нуля. Это приводит к большим пиковым значениям тока и более резким его изменениям, что увеличивает вероятность возникновения шума.

Схемотехника преобразователя также играет роль. Например, в обратноходовых (Flyback) преобразователях форма тока в дросселе треугольная с резкими фронтами, что делает их более склонными к шуму по сравнению с прямоходовыми (Forward) или полумостовыми (Half-Bridge) топологиями.

Конструкция дросселя: когда важна каждая мелочь

Даже в идеально спроектированной схеме некачественный дроссель может стать источником шума. Конструкция компонента это вторая половина уравнения.

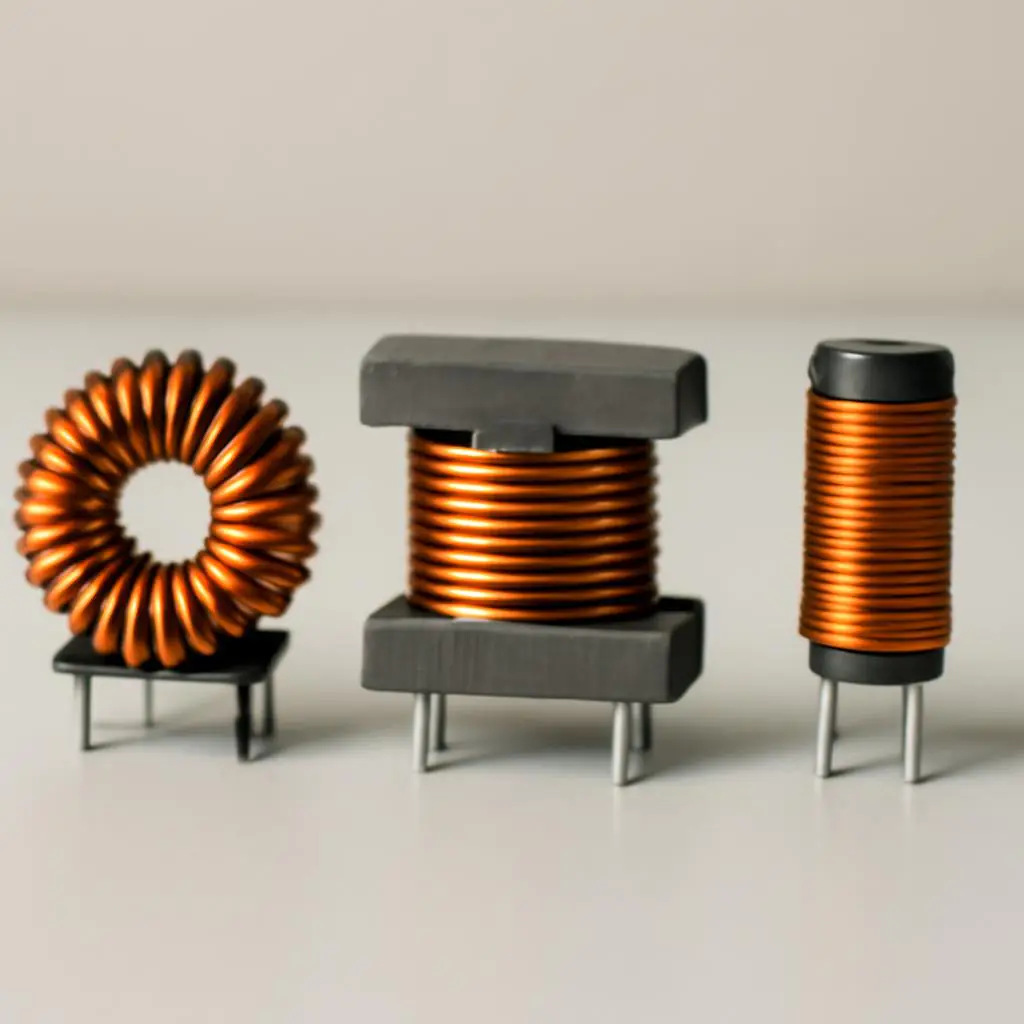

Геометрия сердечника напрямую влияет на удержание магнитного потока и, как следствие, на уровень акустического шума и электромагнитных помех.

Материал и геометрия сердечника

Как мы уже выяснили, магнитострикция ключевая причина шума. Поэтому выбор материала сердечника критичен. Производители постоянно работают над созданием материалов с низким коэффициентом магнитострикции. Кроме того, важна геометрия:

• Тороидальные сердечники (кольца): Считаются самымитихими. Замкнутая форма магнитного поля минимизирует внешние поля и вибрации. Обмотка равномерно распределена по всему сердечнику, что также способствует жесткости конструкции.
• Ш-образные (E-cores) и П-образные (U-cores): Наиболее распространены из-за простоты намотки и сборки. Однако они состоят из двух или более частей, между которыми часто вводится немагнитный зазор для предотвращения насыщения. Этот зазор является источником сильного локального магнитного поля и может приводить к вибрации половинок сердечника друг относительно друга.
• Стержневые (Rod cores): Имеют открытую магнитную цепь, сильно излучают помехи и склонны к вибрациям. Используются в основном в простых фильтрах, где шум не критичен.

Сравнительная таблица типов сердечников по склонности к шуму

Качество намотки и пропитки

Даже самый лучший сердечник не спасет, если обмотка выполнена некачественно. Если витки провода неплотно прилегают друг к другу и к сердечнику, они будут свободно вибрировать под действием сил Лоренца. Для борьбы с этим производители применяют специальные технологии:

1. Плотная намотка: Использование высокоточных станков для укладки витка к витку.
2. Пропитка лаком или компаундом: После намотки катушку окунают в специальный лак или эпоксидный компаунд и затем запекают. Состав проникает между витками и после затвердевания превращает всю обмотку в монолитную, жесткую конструкцию, эффективно подавляя вибрации.
3. Заливка в корпус (потенциометрирование): Весь дроссель помещается в корпус и заливается теплопроводящим компаундом, что обеспечивает максимальную механическую стабильность и улучшает теплоотвод.

Экономия на пропитке и качестве сборки верный путь к созданиюпоющего дросселя, даже если его электрические параметры соответствуют спецификации.

Таким образом, акустический шум это комплексная проблема, лежащая на стыке схемотехники и физической конструкции компонента. Понимание этих факторов позволяет не только диагностировать проблему, но и предотвращать ее еще на этапе проектирования устройства.

Практические методы устранения и снижения шума дросселей

Диагностика проблемы это лишь половина дела. Самое важное найти эффективное решение. К счастью, инженеры и производители электроники разработали целый арсенал методов для борьбы с акустическим шумом. Эти подходы можно разделить на три основные категории: схемотехнические, конструктивные и механические. Наилучший результат, как правило, дает их комбинация.

1. схемотехнические решения: устраняем причину на уровне электрической схемы

Это наиболее элегантный и правильный подход, поскольку он направлен на устранение первопричины шума неблагоприятных электрических режимов. Он применяется на этапе проектирования устройства.

Изменение режима работы контроллера

Как мы выяснили, основной виновник шума в современных блоках питания это режим прерывистой генерации (Burst Mode) при малых нагрузках. Многие современные ШИМ-контроллеры позволяют программно или аппаратно изменять этот режим:

• Принудительный режим ШИМ (Forced PWM): Некоторые контроллеры имеют специальный вход или регистр для переключения в режим непрерывной широтно-импульсной модуляции. В этом режиме преобразователь всегда работает на постоянной высокой частоте (например, 300 к Гц), которая находится далеко за пределами слышимого диапазона.
• Изменение порогов перехода: Можно настроить пороги нагрузки, при которых контроллер переходит в энергосберегающий режим, чтобы он дольше оставался втихом режиме ШИМ.

Ограничение: Главный недостаток принудительного режима ШИМ снижение КПД на малых и холостых нагрузках. Это может быть критично для устройств с батарейным питанием, где каждый милливатт на счету. Приходится искать компромисс между акустическим комфортом и энергоэффективностью.

Сглаживание фронтов переключения

Резкие изменения тока (высокий di/dt) создают мощные электродинамические импульсы. Сглаживание этих фронтов может заметно снизить шум. Это достигается за счет:

• Увеличения сопротивления затворного резистора (Gate Resistor): Это замедляет скорость открытия и закрытия силовых транзисторов, делая фронты тока более плавными.
• Применения снабберных цепей (Snubber Circuits): RC- или RCD-цепи, подключаемые параллельно силовым ключам, поглощают энергию высокочастотных колебаний, возникающих при переключении.

Ограничение: Оба метода приводят к увеличению потерь на переключение, что снижает общий КПД и требует более эффективного теплоотвода.

Самый эффективный способ борьбы с шумом не дать ему возникнуть. Выбор правильных режимов и компонентов на этапе проектирования экономит время, деньги и нервы на стадии отладки.

2. конструктивные решения: выбор правильного компонента

Если схемотехнику изменить уже нельзя, следующим шагом будет выбортихого дросселя. Производители компонентов прекрасно осведомлены о проблеме и предлагают специальные решения.

Выбор дросселя с правильной конструкцией

Основываясь на ранее рассмотренных факторах, следует отдавать предпочтение компонентам, которые конструктивно менее склонны к вибрациям:

1. Монолитные (Molded) дроссели: В таких компонентах обмотка и сердечник из металлического композита спрессованы в единый монолитный блок. Такая конструкция обладает превосходной механической жесткостью и практически не имеет внутренних пустот, что сводит к минимуму вибрации обмотки и эффект магнитострикции.
2. Залитые компаундом дроссели: Компоненты, полностью залитые в корпусе эпоксидной смолой или другим компаундом, также демонстрируют низкий уровень шума. Компаунд жестко фиксирует обмотку и сердечник, предотвращая их колебания.
3. Тороидальные дроссели: Как уже упоминалось, их замкнутая магнитная система и равномерная обмотка делают их одними из самых тихих.

3. механические методы: когда нужнолечить готовое устройство

Этот подход актуален, когда вы столкнулись с шумом в уже собранном устройстве и не имеете возможности изменить схему или заменить компонент. Это, по сути,акустическая изоляция.

Пропитка и фиксация

Если дроссель шумит из-за вибрации витков или половинок сердечника, его можно дополнительно зафиксировать. Для этого используют:

• Электроизоляционный лак (например, Plastik-71): Лак наносится в несколько слоев на обмотку и стыки сердечника. Проникая в зазоры, он после высыхания скрепляет элементы.
• Эпоксидный клей или компаунд: Более радикальный метод. Двухкомпонентный состав наносится на дроссель, надежно фиксируя все его части. Важно использовать составы, предназначенные для электроники, чтобы избежать коррозии и обеспечить нужную теплопроводность.
• Термоклей: Быстрый, но наименее надежный метод. Может помочь при несильном шуме. Главное убедиться, что рабочая температура дросселя не превышает температуру плавления клея.

Виброизоляция

Если дроссель заставляет вибрировать печатную плату, можно попытаться изолировать его от нее. Под дроссель подкладывают кусочек виброгасящего материала (например, плотной резины или специального полимера) перед пайкой. Для крупных и тяжелых дросселей можно использовать демпфирующие прокладки в местах крепления платы к корпусу.

Сравнительная таблица методов борьбы с шумом

Выбор конкретного метода зависит от ситуации, доступных ресурсов и требуемого результата. Однако всегда стоит помнить, что превентивные меры на этапе проектирования являются наиболее надежным и экономически оправданным решением.

Выбортихого дросселя: практическое руководство для инженера

Предотвращение проблемы всегда эффективнее ее решения. Самый надежный способ избежать акустического шума выбрать правильный компонент еще на стадии проектирования. Однако техническая документация (datasheet) на дроссели редко содержит такой параметр, какуровень акустического шума в децибелах. Поэтому инженеру приходится становиться своего рода детективом, анализируя косвенные признаки и читая между строк, чтобы оценить потенциальнуюмузыкальность компонента.

Анализ технической документации: на что обратить внимание

Даже без прямого указания на шум, даташит содержит массу полезной информации, которая поможет сделать правильный выбор.

1. Тип конструкции и материал сердечника. Производители часто указывают серию, к которой принадлежит компонент. Ищите серии, позиционируемые как Molded Power Inductor (монолитный силовой дроссель),Shielded (экранированный) или Composite Core (с композитным сердечником). Эти формулировки почти всегда указывают на конструкцию, менее склонную к вибрациям. Избегайте дросселей с разборными сердечниками (E-core, PQ) с видимым зазором, если акустический комфорт в приоритете.
2. Номинальный ток (Rated Current) и ток насыщения (Saturation Current). Это один из самых важных аспектов. Магнитострикция и электродинамические силы резко возрастают, когда сердечник приближается к состоянию насыщения. Техническая документация не всегда прямо указывает на уровень шума, но она дает все ключи к его прогнозированию: материал, конструкция и, что особенно важно, запас по току. Золотое правило: выбирайте дроссель так, чтобы его ток насыщения (Isat) был как минимум на 30-50% выше, чем максимальный пиковый ток в вашей схеме. Работа дросселя с большим запасом по току это работа в наиболее линейной и стабильной зоне, что напрямую снижает механические напряжения в сердечнике и обмотке.
3. Графики зависимости индуктивности от тока. Внимательно изучите этот график в даташите. Если кривая падения индуктивности очень крутая, это означает, что сердечник резко входит в насыщение. Предпочтительнее компоненты с более плавной характеристикой (soft saturation). Это указывает на материал сердечника, который ведет себя более предсказуемо и менееагрессивно под высокой нагрузкой.

Визуальная оценка и производитель

Помимо документации, важен и физический осмотр компонента. Качественный дроссель можно часто определить визуально: равномерное покрытие лаком, плотно уложенные витки безпровисаний, отсутствие сколов на ферритовом сердечнике. Компоненты от известных, проверенных производителей (например, Wurth Elektronik, TDK, Coilcraft) обычно имеют более стабильное качество и проходят более строгий контроль, что снижает вероятность столкнуться споющим экземпляром.

Распределение основных источников акустического шума

Основной вклад в акустический шум вносит магнитострикция, однако другие факторы, такие как вибрация обмоток и резонанс платы, также играют значительную роль.

Заключение

Акустический шум дросселей это комплексная проблема, возникающая на стыке физики, схемотехники и конструирования электронных компонентов. Мы выяснили, что его первопричинами являются магнитострикция сердечника и вибрация обмоток, а провоцирующими факторами выступают режимы работы импульсных преобразователей и конструктивные особенности самих катушек индуктивности. Понимание этих механизмов позволяет эффективно бороться с нежелательным звуком.

В качестве финального совета: всегда подходите к решению проблемы системно. На этапе проектирования закладывайте запас по току для дросселей и выбирайте компоненты с монолитной или залитой конструкцией. Если вы столкнулись с шумом в готовом устройстве, начните с анализа режимов работы и, если это невозможно, примените механические методы фиксации. Не позволяйте такой, казалось бы, мелочи, как писк дросселя, испортить впечатление от качественного электронного устройства. Вооружившись знаниями из этой статьи, вы сможете создавать по-настоящему тихую и надежную электронику.
