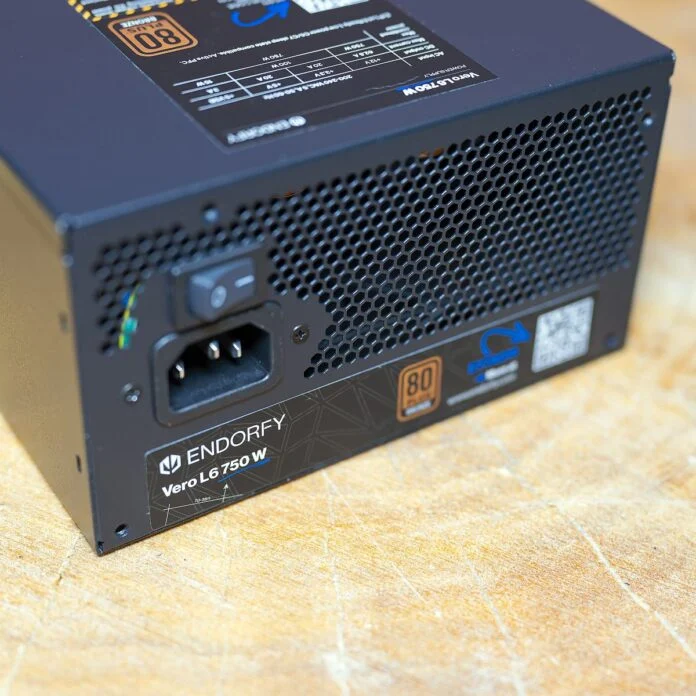

Обзор блока питания Endorfy Vero L6 750 Вт: доступный блок питания ATX 3.1 для систем среднего уровня

Vero L6 от Endorfy — это привлекательный блок питания ATX 3.1, который отличается надёжной выходной мощностью, высокой пропускной способностью для современных графических процессоров и выгодной ценой в массовом сегменте. Он предназначен для пользователей, которым нужна технически современная платформа (ATX 3.1 + PCIe 5.1 12 В — 2 × 6) без переплаты за флагманские блоки питания. Сертифицированный по стандартам 80 Plus Bronze и Cybenetics Silver, этот немодульный кабель доступен в трёх вариантах мощности: 550 Вт, 650 Вт и 750 Вт, но он не поддерживает полупассивный режим работы.

Чтобы максимально эффективно использовать ATX 3.1 и PCIe 5.1, вам понадобится блок питания мощностью 750 Вт, который я сегодня тестирую. Он совместим с высокомощными компонентами, такими как Nvidia GeForce RTX 4000/5000. Это также означает, что в блоке питания Endorfy используется новейший разъем питания 12 В-2×6 (ATX12VO), предназначенный для подачи на видеокарту до 600 Вт чистой энергии без ограничений. Вам не стоит беспокоиться о печально известном 12VHPWR.

По сравнению с ATX 2.X, который поддерживает пиковые нагрузки, но не определяет максимальную мощность, превышающую номинальную мощность блока питания, ATX 3.1 устанавливает чёткие целевые значения. В частности, соединение PCIe для видеокарты должно выдерживать изменения нагрузки, в три раза превышающие энергопотребление. Также допускается скачок напряжения до 235 %.

Вот полный список вариантов, из которых вы можете выбрать.

В частности, модель мощностью 750 Вт можно использовать для систем с высокопроизводительными процессорами, такими как AMD Ryzen 9 или Intel Core i9, в сочетании с такими мощными графическими процессорами, как AMD RX 9070 XT или Nvidia RTX 5080/5090. Она оснащена одним кабелем 12 В-2×6 мощностью 600 Вт, а модели мощностью 550–650 Вт — кабелями мощностью 300 и 450 Вт.

Пятилетний гарантийный срок вполне разумен в этом сегменте. По сравнению с конкурентами, цены соответствуют другим моделям с аналогичным набором функций, таким как серия Lian Li RB или be quiet! Модели. Например, система be quiet! мощностью 750 Вт System Power 11 доступна на территории Великобритании примерно за 65 фунтов стерлингов.

Внешний вид и тактильные ощущения

Блок питания поставляется в простой картонной коробке. На лицевой стороне вы найдёте информацию о модели, мощности блока питания, сертификации 80 Plus Bronze (без значка Cybenetics) и изображение блока питания. На обратной стороне вы найдёте дополнительные сведения о технических характеристиках и прилагаемых кабелях, а также всё остальное, что есть в коробке.

В комплект поставки входят обязательный кабель питания, пластиковые стяжки, крепежные винты и руководство пользователя. Здесь нет ничего революционного, но комплектация все равно хорошая.

Кабели

В отличие от полностью модульных устройств премиум-класса, Vero L6 750 Вт, как вы помните, имеет немодульную конструкцию, что снижает стоимость и электрическое сопротивление на критических участках за счёт некоторой гибкости в прокладке кабелей. Все провода закреплены неподвижно и имеют чёрную оплётку/изоляцию, которая визуально вписывается в большинство конструкций, но требует более тщательного планирования для скрытия неиспользуемых проводов.

Кабели и разъёмы включают в себя:​

• 1× 24-контактный разъем ATX для основного питания
• 2× 4+4-контактных разъема EPS для питания процессора
• Собственный кабель 12 В‑2×6 600 Вт PCIe 5.1 для графических процессоров нового поколения (для вариантов 550/650 Вт — 450 Вт)
• Три 6+2-контактных разъема PCIe для старых видеокарт или видеокарт среднего класса (два для моделей 550/650 Вт)
• Сочетание разъемов SATA и Molex для хранения данных и периферийных устройств

Ключевую роль играет фиксированный кабель 12 В‑2×6: в отличие от многих устаревших блоков питания Bronze, которые подключаются через адаптеры, Vero L6 изначально поддерживает мощность до 600 Вт для графического процессора в соответствии с ATX 3.1, включая переходные процессы. Endorfy использует кабели в основном с сечением 18 AWG (American Wire Gauge), где меньшее число означает большее сечение. Например, 16 AWG, используемые в моделях более высокого класса, лучше подходят. Кроме того, продуманная конструкция позволяет удобно разместить его в небольших корпусах для ПК или сборках с ограниченным пространством, что повышает удобство использования.

Детальный осмотр

Размеры: 150 мм x 87 мм x 140 мм (Ш x В x Г). Они действительно компактные для блока питания такой мощности.

Выхлопная система с полной сеткой в задней части обеспечивает плавный отвод воздуха из корпуса, а впускная система оптимизирована вокруг 120-миллиметрового вентилятора и имеет решётку, которая обеспечивает баланс между сопротивлением и уровнем шума.

Сердцем системы охлаждения является 120-миллиметровый вентилятор Stratus. Он оснащен гидродинамическим подшипником и вращается со скоростью до 1800 об/мин.

Система защиты является комплексной: в ней предусмотрены устройства защиты от повышенного и пониженного напряжения, перегрузки по току, короткого замыкания, превышения мощности, скачков напряжения и перегрева. Кроме того, среднее время безотказной работы составляет 80 000 часов.

Кнопки для полупассивного режима работы нет, но это вполне объяснимо при таком бюджете.

Внутреннее устройство

Радиатор подключается к тем частям блока питания, которые больше всего нуждаются в охлаждении, и рассеивает большую часть тепла. Несмотря на то, что блок питания Cybenetics Silver с высокой эффективностью выделяет относительно мало тепла, для предотвращения перегрева при высокой нагрузке требуется активное охлаждение.

При ближайшем рассмотрении видно, что внутренняя проводка выполнена аккуратно: короткие прямые отрезки от печатной платы до пучка фиксированных кабелей сокращают количество потенциальных «горячих точек» и упрощают сборку. Качество пайки на основной плате соответствует оптимизированной с точки зрения затрат конструкции: нет явных непропаянных участков или чрезмерного количества остатков флюса, что говорит о наличии отработанной производственной линии, а не платформы первого поколения.

Производителем этого блока питания является компания Jiumeng. Что касается топологии, то это APFC (активная коррекция коэффициента мощности), двойная прямая схема для первичной стороны. Блок питания оснащен усовершенствованным контроллером APFC, в частности Champion CM6800UBX.

Что касается вторичной стороны, то здесь можно найти схемы синхронного выпрямления и преобразователи постоянного тока для второстепенных шин на 12 В. На этом этапе используются следующие конденсаторы:

Электролитический — 9x Teapo (3000 при 105 °C, SC) и 2x Teapo (2000 при 105 °C, SH), а также полимерный — 4x Teapo.

Жаль, что мы не видим японских конденсаторов, но это вполне типично для данного ценового сегмента. Используется стандартное синхронное выпрямление с применением полевых МОП-транзисторов, которые справляются с высокими нагрузками без значительного нагрева или снижения эффективности.

Производительность и эффективность

Мой первый базовый тест проводится с помощью тестера блоков питания. Он потребляет от блока питания не более пары ватт, но помогает определить, исправен ли блок питания. Самопроверка показывает, соответствуют ли напряжения требуемым значениям.

Как видите, с блоком питания Endorfy L6 мощностью 750 Вт проблем нет.

Для дальнейшего тестирования использовалась следующая профессиональная настройка:

• Цифровой мультиметр Voltcraft VC-870 — измерение напряжения (+ осциллограф Fluke 97)
• Осциллограф — GW INSTEK GDS 3154
• Нагрузка постоянного тока — оригинальное решение
• Осциллограф Fluke 97 (измерение напряжения и пульсаций),
• Децибелметр Voltcraft SL-451 (измерение громкости)
• ACUVIM-IIRF используется для измерения активной мощности (на входе из розетки).
• Тахометр PCE Instruments PCE-DT 50 — для измерения скорости вращения вентилятора.

Измерения проводятся только при входном напряжении 230 В.

Сначала мы вкратце расскажем вам о главном. Блок питания Endorfy Vero L6 мощностью 750 Вт соответствует стандарту 80 Plus Bronze, что обеспечивает хорошую эффективность и позволяет контролировать потери энергии и выделение тепла. При типичных нагрузках блок питания стабильно работает на высоком уровне. Это напрямую влияет на снижение расходов на электроэнергию для пользователей, активно эксплуатирующих свои системы, а также на уменьшение воздействия на окружающую среду.

Регулирование 12 В

Напряжение остаётся стабильным во всём диапазоне нагрузки с отклонением примерно в один процент от максимального до минимального значения, обеспечивая стабильное питание чувствительных компонентов даже при полной нагрузке. Такая стабильность крайне важна, поскольку колебания напряжения могут привести к сбоям в работе системы или повреждению оборудования, особенно высокопроизводительных компонентов, таких как центральные и графические процессоры.

Эффективность при большой нагрузке

Блоки питания 80 Plus Bronze обеспечивают стабильную повседневную работу, не требуя таких затрат и не достигая таких высот, как, например, модели Platinum или Titanium. КПД Endorfy при нагрузках, характерных для потребительских ПК, составляет более 86 %.

Эффективность при низкой нагрузке

Проверка эффективности при низкой нагрузке не менее важна, если ваш компьютер, как и наш, большую часть времени простаивает. Здесь не на что жаловаться.

Подавление пульсаций 12 В

Подавление пульсаций свидетельствует о высоком качестве преобразования переменного тока в постоянный. Блок питания Endorfy L6 мощностью 750 Вт обеспечивает стабильно низкий уровень пульсаций до 50 % от рабочего диапазона, и хотя затем этот показатель возрастает, блок питания по-прежнему выдает достаточно чистый ток, обеспечивающий стабильную и безошибочную работу современных компонентов.

Снижение пульсаций также способствует более длительному сроку службы компонентов вашего ПК и может даже немного увеличить запас мощности для разгона, поскольку подаваемое питание стабильно и практически не содержит электрических помех.

Шум

Это достойные результаты для блока питания такого класса, особенно при нагрузке до 60–65 %. У Endorfy L6 750 Вт нет полупассивного режима, но управление 120-миллиметровым вентилятором позволяет контролировать уровень шума, и при низкой и средней нагрузке блок питания работает практически бесшумно.

Однако при высоких нагрузках уровень шума становится высоким, поэтому лучше избегать энергоёмких компонентов, если вы предпочитаете тихие сборки ПК. Мы определённо слышим вентилятор, когда общаюсь в чате, поэтому я бы посоветовал завысить предполагаемую мощность. Это значит, что вентилятор не будет работать на полную мощность при определённой нагрузке.

Заключение

Подводя итог, можно сказать, что Endorfy Vero L6 750 Вт — это технически совершенный блок питания стандарта ATX 3.1, в котором компоненты массового класса сочетаются с современной платформой управления, встроенной поддержкой 12V‑2×6 и эффективностью, подтверждённой независимыми измерениями Cybenetics Silver. Он не пытается конкурировать с ультрасовременными блоками питания Titanium по абсолютному уровню шума или набору функций. Вместо этого он обеспечивает надёжную работу электрических компонентов, приемлемый уровень шума и хорошую обработку переходных процессов по очень конкурентоспособной цене.

Это привлекательный блок питания для вашей следующей сборки по разумной цене. Рейтинг эффективности 80 Plus Bronze и Silver от Cybenetics обеспечивают относительно низкий уровень потерь энергии. В нём не используется полупассивное охлаждение, поэтому 120-миллиметровый вентилятор вращается постоянно, с минимальной скоростью 800 об/мин, и становится шумным при нагрузке 60–65 %.

Средняя эффективность в диапазоне 20–100 % составляет более 86 %, а максимальная эффективность — 89,58 % при нагрузке 50 %, что вполне приемлемо для блока питания такого типа.

Для игровой или творческой системы с одним графическим процессором среднего или высокого уровня производительности, где важен бюджет, но нельзя экономить на безопасности и соответствии стандартам, Endorfy Vero L6 750 Вт — это хорошо сбалансированный и современный выбор.
