Электромагнитный клапан используется в различных промышленных и бытовых системах и требует периодического обслуживания для обеспечения их надежной и эффективной работы. Данная секция содержит ключевые аспекты обслуживания и ремонта, включая диагностику, очистку и замену компонентов.

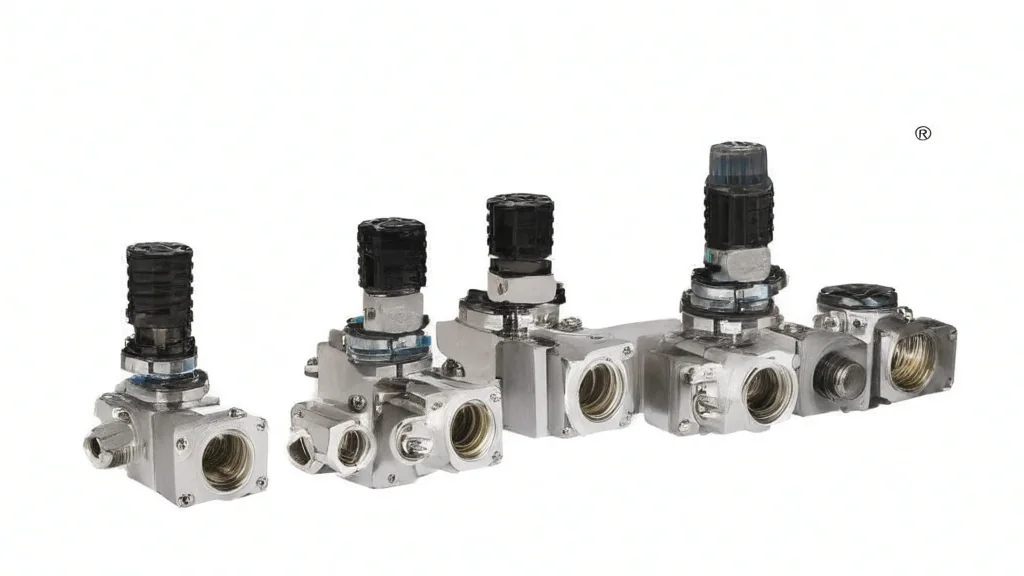

Общие принципы работы и устройства соленоидных клапанов
Соленоидный клапан представляет собой электромеханическое устройство, предназначенное для управления потоком жидкости или газа. Основным элементом является электромагнитная катушка (соленоид), которая при подаче напряжения создает магнитное поле, воздействующее на подвижный сердечник. Сердечник, в свою очередь, соединен с клапаном, открывающим или закрывающим проход для рабочей среды.
Основные компоненты соленоидного клапана:
- Корпус клапана: Обеспечивает механическую прочность и защиту внутренних элементов.
- Соленоид (электромагнитная катушка): Преобразует электрическую энергию в магнитную.
- Сердечник: Подвижный элемент, перемещающийся под воздействием магнитного поля.
- Пружина: Возвращает сердечник в исходное положение при отсутствии напряжения.
- Клапан (золотник или мембрана): Регулирует поток рабочей среды.
- Уплотнения: Обеспечивают герметичность соединения элементов клапана.
Принцип работы: При подаче напряжения на соленоид возникает магнитное поле, которое втягивает сердечник. Перемещение сердечника приводит к открытию или закрытию клапана, позволяя или перекрывая поток рабочей среды. При снятии напряжения пружина возвращает сердечник в исходное положение, клапан закрывается или открывается в зависимости от конструкции.
Существуют различные типы соленоидных клапанов, отличающиеся конструкцией, принципом действия и областью применения. К ним относятся клапаны прямого действия, клапаны с пилотным управлением, двух- и трехходовые клапаны. Выбор конкретного типа клапана зависит от требований к расходу, давлению, типу рабочей среды и другим параметрам системы.
Понимание принципов работы и устройства соленоидных клапанов необходимо для эффективной диагностики неисправностей и проведения качественного ремонта.
Диагностика неисправностей соленоидных клапанов
Диагностика неисправностей соленоидных клапанов включает в себя несколько этапов. Первоначально проводится визуальный осмотр на предмет механических повреждений и загрязнений. Затем проверяется электрическая цепь, включая целостность обмотки соленоида и наличие напряжения питания.
Визуальный осмотр и проверка электрических соединений
Первым этапом диагностики соленоидного клапана является тщательный визуальный осмотр. Необходимо обратить внимание на следующие аспекты:
- Состояние корпуса: Проверьте корпус клапана на наличие трещин, сколов, деформаций и других механических повреждений. Повреждения корпуса могут свидетельствовать о неправильной эксплуатации или воздействии внешних факторов.
- Состояние электрических соединений: Осмотрите разъемы и провода, подходящие к соленоиду. Убедитесь в отсутствии обрывов, окисления, коррозии или повреждения изоляции. Ненадежные электрические соединения могут быть причиной нестабильной работы или полного отказа клапана.
- Наличие загрязнений: Проверьте наличие загрязнений (пыль, грязь, масло) на корпусе клапана и в области электрических соединений. Загрязнения могут препятствовать нормальной работе клапана и ухудшать электрический контакт.
- Утечки рабочей среды: Осмотрите клапан на наличие следов утечек рабочей среды (жидкости или газа). Утечки могут свидетельствовать о повреждении уплотнений или износе внутренних компонентов клапана.
После визуального осмотра следует проверить электрические соединения с помощью мультиметра. Необходимо убедиться в наличии напряжения питания на клеммах соленоида при включенном управляющем сигнале. Также следует проверить сопротивление обмотки соленоида. Значение сопротивления должно соответствовать паспортным данным клапана. Отклонение от нормы может свидетельствовать о повреждении обмотки (обрыв или короткое замыкание).
При обнаружении каких-либо дефектов или несоответствий необходимо принять меры по их устранению. В случае повреждения электрических соединений следует зачистить контакты, заменить поврежденные провода или разъемы. При наличии загрязнений необходимо очистить корпус клапана и электрические соединения. Если обнаружены утечки рабочей среды или повреждения корпуса, клапан, возможно, потребуется заменить.
Техническое обслуживание соленоидных клапанов
Техническое обслуживание соленоидных клапанов включает в себя комплекс мероприятий, направленных на поддержание их работоспособности и продление срока службы. Основными задачами являются регулярная очистка от загрязнений, контроль состояния уплотнений и проверка электрических соединений.
Регулярная очистка и контроль загрязнений
Регулярная очистка и контроль загрязнений являются важной частью технического обслуживания соленоидных клапанов. Загрязнения, такие как пыль, грязь, окалина, отложения солей и другие частицы, могут негативно влиять на работу клапана, вызывая:
- Заедание подвижных частей (сердечника, клапана).
- Ухудшение герметичности уплотнений.
- Снижение пропускной способности.
- Повышенный износ компонентов.
- Отказ клапана.
Для предотвращения этих проблем необходимо регулярно проводить очистку клапана от загрязнений. Периодичность очистки зависит от условий эксплуатации и степени загрязненности рабочей среды. В общем случае рекомендуется проводить очистку не реже одного раза в год, а в условиях повышенной загрязненности – чаще.
Процедура очистки:
- Отключите клапан от электропитания и перекройте подачу рабочей среды.
- Демонтируйте клапан из системы.
- Очистите корпус клапана от внешних загрязнений с помощью мягкой ткани или щетки.
- Разберите клапан (если это предусмотрено конструкцией) и очистите внутренние детали от загрязнений. Используйте для очистки подходящие растворители или очистители, рекомендованные производителем клапана.
- Осмотрите уплотнения на наличие повреждений и износа. При необходимости замените уплотнения.
- Соберите клапан в обратном порядке.
- Установите клапан в систему и проверьте его работоспособность.
Контроль загрязнений: Для минимизации загрязнений рабочей среды рекомендуется устанавливать фильтры перед соленоидными клапанами. Фильтры задерживают механические примеси и предотвращают их попадание в клапан. Также следует регулярно проверять состояние фильтров и своевременно их заменять или очищать.
Ремонт соленоидных клапанов
Ремонт соленоидных клапанов является сложным процессом, требующим специальных знаний, навыков и инструментов. Перед началом ремонта необходимо точно определить причину неисправности. Наиболее распространенные неисправности соленоидных клапанов включают:
- Выход из строя соленоида (обрыв или короткое замыкание обмотки).
- Механические повреждения корпуса или внутренних деталей.
- Износ или повреждение уплотнений.
- Засорение клапана загрязнениями.
- Повреждение пружины.
Этапы ремонта:
- Диагностика: Точное определение причины неисправности с помощью визуального осмотра, проверки электрических параметров и тестирования работы клапана.
- Демонтаж: Аккуратный демонтаж клапана из системы.
- Разборка: Разборка клапана на составные части для проведения детального осмотра и выявления поврежденных компонентов.
- Замена поврежденных деталей: Замена неисправных компонентов на новые или восстановленные.
- Очистка: Очистка всех деталей клапана от загрязнений.
- Сборка: Сборка клапана в обратном порядке с соблюдением всех требований и рекомендаций производителя.
- Тестирование: Проверка работоспособности клапана после ремонта.
- Установка: Установка отремонтированного клапана в систему.
Важные моменты:
- Используйте только качественные запасные части, рекомендованные производителем клапана.
- Соблюдайте чистоту при проведении ремонта.
- Тщательно проверяйте герметичность соединений после сборки.
- Проводите тестирование клапана после ремонта для убеждения в его работоспособности.
В некоторых случаях ремонт соленоидного клапана может быть нецелесообразным из-за высокой стоимости запасных частей или сложности ремонта. В таких случаях рекомендуется заменить клапан на новый.
Обслуживание и ремонт соленоидных клапанов: таблица
| Этап обслуживания/ремонта | Описание действий | Рекомендации |
|---|---|---|
| Визуальный осмотр | Проверка корпуса, соединений, наличия загрязнений и утечек | Проводить при каждом обслуживании |
| Проверка электрических соединений | Контроль целостности проводов, разъемов, сопротивления обмотки | Использовать мультиметр, устранять дефекты |
| Очистка | Удаление внешних и внутренних загрязнений, промывка деталей | Использовать мягкие материалы и подходящие растворители |
| Проверка и замена уплотнений | Осмотр и замена изношенных уплотнений | Использовать оригинальные или рекомендованные производителем уплотнения |
| Диагностика неисправностей | Определение причины отказа, тестирование работы клапана | Проводить при каждом ремонте |
| Ремонт или замена компонентов | Замена поврежденных деталей или всего клапана | Оценивать целесообразность ремонта |
| Тестирование | Проверка работоспособности после обслуживания/ремонта | Проводить до ввода в эксплуатацию |
Меры предосторожности при обслуживании и ремонте
При обслуживании и ремонте соленоидных клапанов необходимо соблюдать ряд мер предосторожности для обеспечения безопасности персонала и предотвращения повреждения оборудования. Несоблюдение этих мер может привести к травмам, поражению электрическим током, утечке рабочей среды и другим нежелательным последствиям.
Общие меры предосторожности:
- Отключение электропитания: Перед началом любых работ с соленоидным клапаном необходимо отключить его от электропитания. Убедитесь, что напряжение отсутствует на клеммах клапана.
- Перекрытие подачи рабочей среды: Перед демонтажем клапана необходимо перекрыть подачу рабочей среды (жидкости или газа). Сбросьте давление в системе.
- Использование средств индивидуальной защиты: При работе с соленоидными клапанами используйте средства индивидуальной защиты, такие как защитные очки, перчатки и спецодежду.
- Работа в хорошо вентилируемом помещении: При использовании растворителей или очистителей проводите работы в хорошо вентилируемом помещении.
- Соблюдение чистоты: Соблюдайте чистоту при проведении ремонта. Загрязнения могут привести к неправильной работе клапана.
- Использование правильных инструментов: Используйте только подходящие инструменты для демонтажа, разборки и сборки клапана.
Меры предосторожности при работе с электрическими компонентами:
- Не работайте с электрическими компонентами во влажной среде.
- Проверяйте целостность изоляции проводов и разъемов.
- Не допускайте короткого замыкания.
- Используйте мультиметр для проверки электрических параметров.
Меры предосторожности при работе с рабочей средой:
- Учитывайте свойства рабочей среды (температура, давление, химическая активность).
- Используйте подходящие материалы уплотнений и прокладок.
- Предотвращайте утечки рабочей среды.
После завершения работ:
- Проверьте герметичность соединений.
- Убедитесь в правильной работе клапана.
- Утилизируйте отходы в соответствии с требованиями безопасности.
Соблюдение этих мер предосторожности позволит обеспечить безопасное и эффективное обслуживание и ремонт соленоидных клапанов.
Специалисты компании Би Энд Би Инжиниринг считают, что только регулярное техническое обслуживание и грамотный ремонт соленоидных клапанов позволяют обеспечить их долгосрочную и бесперебойную работу даже в сложных условиях эксплуатации.
FAQ
- Как часто нужно обслуживать соленоидный клапан?
- Рекомендуется проводить профилактическое обслуживание не реже одного раза в год или чаще при эксплуатации в загрязненной среде.
- Какие признаки указывают на неисправность соленоидного клапана?
- Основные признаки — нестабильная работа, утечки, отсутствие срабатывания при подаче сигнала, перегрев катушки.
- Можно ли самостоятельно ремонтировать соленоидный клапан?
- Да, при наличии опыта и инструментов, однако сложные поломки лучше доверить специалистам.
- Что делать, если клапан не открывается?
- Проверьте питание, целостность катушки, отсутствие загрязнений и исправность механических частей.
- Как продлить срок службы соленоидного клапана?
- Регулярно очищайте клапан, проверяйте уплотнения и фильтры, не допускайте превышения рабочих параметров.
- Какие меры предосторожности соблюдать при ремонте?
- Отключайте питание, сбрасывайте давление, используйте СИЗ и подходящие инструменты.
- Чем опасна эксплуатация неисправного клапана?
- Может привести к авариям, утечкам, повреждению оборудования и остановке технологического процесса.
- Какие типичные ошибки допускают при обслуживании?
- Пренебрежение регулярной очисткой, неправильная сборка, использование неподходящих деталей и игнорирование мелких неисправностей.
